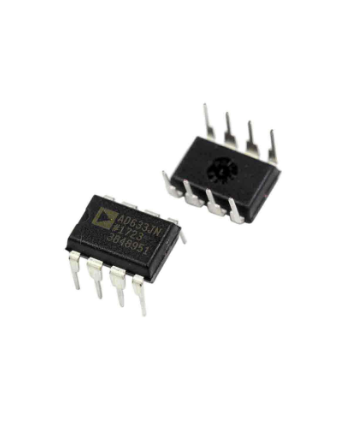

एनालॉग डिवाइस AD633JNZ एक उच्च प्रदर्शन एनालॉग गुणक है। एक 8 - लीड पीडीआईपी पैकेज में स्थित, इसमें 4 - क्वाड्रेंट गुणा है। कोई बाहरी घटकों की आवश्यकता नहीं है, यह सर्किट डिजाइन को सरल करता है। लेजर - सटीकता के लिए छंटनी, इसमें कुल त्रुटि कम है। विभेदक उच्च प्रतिबाधा इनपुट के साथ, यह विभिन्न एनालॉग कम्प्यूटेशनल और सिग्नल प्रोसेसिंग अनुप्रयोगों के लिए सूट करता है।
एनालॉग डिवाइस AD633JNZ की विशेषताएं
AD633JNZ एक कम लागत, उच्च-प्रदर्शन एनालॉग गुणक है। यह 4-क्वैड्रेंट गुणा प्रदान करता है, जो इसे विभिन्न अनुप्रयोगों में इनपुट सिग्नल की एक विस्तृत श्रृंखला को संभालने में सक्षम बनाता है। यह डिवाइस 8-लीड पीडीआईपी पैकेज में आता है, जो कि सर्किट में एकीकृत करने के लिए लागत प्रभावी और आसान दोनों है। इसकी एक प्रमुख विशेषताओं में से एक यह है कि इसके लिए कोई बाहरी घटक की आवश्यकता नहीं है, डिजाइन प्रक्रिया को सरल बनाना। यह विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए सटीकता और स्थिरता के लिए लेजर-छंटनी है। कुल त्रुटि पूर्ण पैमाने के 2% के भीतर है, और इसमें अंतर उच्च प्रतिबाधा एक्स और वाई इनपुट हैं, जो सिग्नल स्रोत लोडिंग को कम करता है। उच्च प्रतिबाधा एकता-लाभ संक्षेप इनपुट (Z) विभिन्न एनालॉग कम्प्यूटेशनल कार्यों के लिए लचीलापन प्रदान करता है। इसके अतिरिक्त, इसमें एक लेजर-ट्रिम्ड 10 वी स्केलिंग संदर्भ है, और इसकी बिजली की आपूर्ति वोल्टेज ± 8 वी से ± 18 वी तक हो सकती है, जिसमें गुणक सटीकता अनिवार्य रूप से असंवेदनशील आपूर्ति हो सकती है।
एनालॉग डिवाइस AD633JNZ के अनुप्रयोग
एनालॉग डिवाइस AD633JNZ अनुप्रयोगों की एक विस्तृत श्रृंखला के साथ एक बहुमुखी एकीकृत सर्किट है। संचार प्रणालियों में, यह मॉड्यूलेशन और डिमोड्यूलेशन प्रक्रियाओं में एक महत्वपूर्ण भूमिका निभाता है। उदाहरण के लिए, आयाम मॉड्यूलेशन (एएम) में, यह कैरियर सिग्नल और मॉड्यूलेशन सिग्नल को मॉड्यूलेटेड आउटपुट उत्पन्न करने के लिए गुणा करता है, जिससे सूचना के कुशल संचरण को सक्षम किया जाता है। नियंत्रण प्रणालियों में, AD633JNZ का उपयोग स्वचालित लाभ नियंत्रण (AGC) सर्किट में किया जाता है। यह इनपुट सिग्नल स्तर के आधार पर एक एम्पलीफायर के लाभ को समायोजित करता है, एक स्थिर आउटपुट आयाम सुनिश्चित करता है। यह ऑडियो सिस्टम में महत्वपूर्ण है, जहां यह एक सुसंगत मात्रा को बनाए रखने से विरूपण को रोकता है। सिग्नल प्रोसेसिंग में, इसे आवृत्ति दोहरीकरण के लिए नियोजित किया जा सकता है। एक साइनसोइडल इनपुट सिग्नल को स्क्वार करके, यह प्रभावी रूप से आवृत्ति को दोगुना कर देता है, जो रेडियो फ्रीक्वेंसी (आरएफ) सिग्नल जेनरेशन जैसे अनुप्रयोगों में उपयोगी है। इसके अतिरिक्त, यह वोल्टेज - नियंत्रित फिल्टर के लिए एक बिल्डिंग ब्लॉक के रूप में कार्य करता है। इन फ़िल्टर की ब्रेक आवृत्ति को इनपुट वोल्टेज को अलग करके समायोजित किया जा सकता है, जिससे विभिन्न आवृत्ति बैंड में लचीले सिग्नल फ़िल्टरिंग की अनुमति मिलती है। कुल मिलाकर, इसकी विविध कार्यक्षमता AD633JNZ को कई इलेक्ट्रॉनिक अनुप्रयोगों में एक आवश्यक घटक बनाती है।
एनालॉग डिवाइस AD633JNZ की विशेषताएं
| उत्पाद श्रेणी | विशेष प्रयोजन एम्पलीफायरों | रोह | विवरण |
| शृंखला | AD633 | प्रवर्धक प्रकार | अनुरूप गुणक |
| आपूर्ति वोल्टेज - अधिकतम | 18 वी | आपूर्ति वोल्टेज - मिनट | 8 वी |
| परिचालन आपूर्ति वर्तमान | 4 मा | न्यूनतम परिचालन तापमान | - 40 सी |
| अधिकतम परिचालन तापमान | + 85 सी | बढ़ते शैली | होल के माध्यम से |
| पैकेज / मामला | पीडीआईपी -8 | ब्रांड | अनुरूप उपकरण |
| विकास किट | Ad633-evalz | ऊंचाई | 3.43 मिमी |
| लंबाई | 9.27 मिमी | प्रचालन आपूर्ति वोल्टेज | 8 वी से 18 वी |
| पावर अपव्यय | 500 मेगावाट (1/2 डब्ल्यू) | उत्पाद का प्रकार | विशेष प्रयोजन एम्पलीफायरों |
| फैक्टरी पैक मात्रा | 50 | उपश्रेणी | प्रवर्धक ics |
| चौड़ाई | 7.24 मिमी | इकाई का वज़न | 0.032805 ऑउंस |
एनालॉग डिवाइस AD633JNZ का डेटशीट
एनालॉग डिवाइस AD633JNZ की श्रेणी-एनालोग मल्टीप्लायर्स, डिवाइडर
दूसरी ओर, एनालॉग डिवाइडर दो एनालॉग सिग्नल पर डिवीजन ऑपरेशन करते हैं। उनका आउटपुट विभाजक को लाभांश के अनुपात का प्रतिनिधित्व करता है। गुणकों की तुलना में डिवाइडर आमतौर पर अधिक जटिल होते हैं। एक सामान्य दृष्टिकोण एक गुणक के साथ एक प्रतिक्रिया तंत्र का उपयोग करना है। सबसे पहले, विभाजक के पारस्परिक की गणना की जाती है, और फिर इसे लाभांश से गुणा किया जाता है। वे आवृत्ति संश्लेषण जैसे अनुप्रयोगों में उपयोगी होते हैं, जहां आवृत्तियों के अनुपात को सटीक रूप से नियंत्रित करने की आवश्यकता होती है, और अनुपात में आधारित माप।
एनालॉग डिवाइस AD633JNZ एक उच्च -प्रदर्शन एनालॉग गुणक का एक प्रमुख उदाहरण है। यह 4 - चतुर्थांश गुणा प्रदान करता है, जिससे यह विभिन्न ध्रुवों के इनपुट संकेतों को संभालने की अनुमति देता है। एक 8 - लीड पीडीआईपी पैकेज में रखा गया, यह सर्किट एकीकरण के लिए सुविधाजनक है। लेजर के साथ - छंटनी की गई सटीकता और बाहरी घटकों की कोई आवश्यकता नहीं है, यह डिजाइन प्रक्रिया को सरल करता है। इसके विभेदक उच्च प्रतिबाधा इनपुट इसे एनालॉग कम्प्यूटेशनल कार्यों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाते हैं, जो आधुनिक इलेक्ट्रॉनिक्स में एनालॉग गुणकों के महत्व और बहुमुखी प्रतिभा को उजागर करते हैं। एनालॉग मल्टीप्लायर और डिवाइडर, अपनी अनूठी क्षमताओं के साथ, कई एनालॉग -आधारित सिस्टम में आवश्यक बिल्डिंग ब्लॉक हैं, और AD633JNZ जैसे उपकरण उन्नत सिग्नल प्रोसेसिंग और सर्किट डिजाइन को सक्षम करने में महत्वपूर्ण भूमिका निभाते हैं।
AD633JNZ बनाम। Ad633jn
| पार्ट्स |
| |
Pbfree कोड | नहीं | नहीं |
ROHS CODEPARTS | हाँ | नहीं |
भाग जीवन चक्र कोड | सक्रिय | अप्रचलित |
IHS निर्माता | अनुरूप उपकरण इंक | अनुरूप उपकरण इंक |
भाग पैकेज कोड | डुबोना | डुबोना |
पैकेज विवरण | ROHS COMPLINT, प्लास्टिक, MO-095AA, DIP-8 | प्लास्टिक, MO-095AA, DIP-8 |
पिन काउंट | 8 | 8 |
निर्माता पैकेज कोड | एन -8 | एन -8 |
अनुपालन कोड तक पहुंचें | अनुपालन | सम्मत नहीं है |
ईसीसीएन कोड | Ear99 | Ear99 |
एचटीएस कोड | 8542.39.00.01 | 8542.39.00.01 |
समाकसी निर्माता | अनुरूप उपकरण | अनुरूप उपकरण |
एनालॉग आईसी - अन्य प्रकार | अनुरूप गुणक या विभक्त | अनुरूप गुणक या विभक्त |
बैंडविड्थ नाम | 1 मेगाहर्ट्ज | 1 मेगाहर्ट्ज |
JESD-30 कोड | आर-पीडीआईपी-टी 8 | आर-पीडीआईपी-टी 8 |
JESD-609 कोड | ई 3 | e0 |
लंबाई | 9.27 मिमी | 9.27 मिमी |
नकारात्मक आपूर्ति वोल्टेज-मैक्स (वीएसयूपी) | -18 वी | -18 वी |
नकारात्मक आपूर्ति वोल्टेज-मिन (वीएसयूपी) | -8 वी | -8 वी |
नकारात्मक आपूर्ति वोल्टेज-नाम (वीएसयूपी) | -15 वी | -15 वी |
नकारात्मक इनपुट वोल्टेज-मैक्स | -10 वी | -10 वी |
कार्यों की संख्या | 1 | 1 |
टर्मिनलों की संख्या | 8 | 8 |
संचालन तापमान-अधिकतम | 70 ° C | 70 ° C |
प्रचालन तापमान-खनन | ||
पैकेज बॉडी मटेरियल | प्लास्टिक/एपॉक्सी | प्लास्टिक/एपॉक्सी |
पैकेज कोड | डुबोना | डुबोना |
पैकेज समतुल्यता कोड | Dip8, .3 | Dip8, .3 |
पैकेज आकार | आयताकार | आयताकार |
पैकेज शैली | इन - लाइन | इन - लाइन |
सकारात्मक इनपुट वोल्टेज-मैक्स | 10 वी | 10 वी |
योग्यता की स्थिति | योग्य नहीं | योग्य नहीं |
बैठा हुआ ऊंचाई-मैक्स | 4.44 मिमी | 4.44 मिमी |
आपूर्ति वोल्टेज-मैक्स (वीएसयूपी) | 18 वी | 18 वी |
आपूर्ति वोल्टेज-मिन (वीएसयूपी) | 8 वी | 8 वी |
आपूर्ति वोल्टेज-नाम (वीएसयूपी) | 15 वी | 15 वी |
सतह पर्वत | नहीं | नहीं |
तापमान ग्रेड | व्यावसायिक | व्यावसायिक |
टर्मिनल खत्म | मैट टिन (एसएन) | टिन -लीड |
टर्मिनल रूप | होल के माध्यम से | होल के माध्यम से |
टर्मिनल पिच | 2.54 मिमी | 2.54 मिमी |
टर्मिनल स्थिति | दोहरी | दोहरी |
चौड़ाई | 7.62 मिमी | 7.62 मिमी |
आधार संख्या मैच | 1 | 1 |
