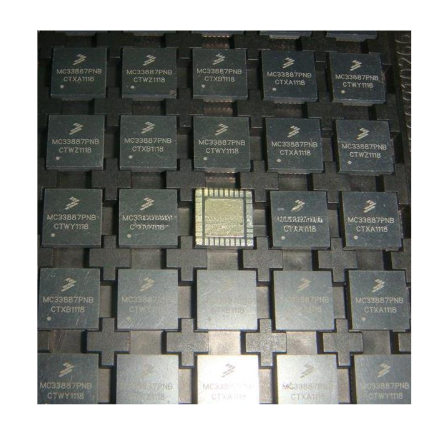

NXP सेमीकंडक्टर्स MC33887PNB +BOM
NXP सेमीकंडक्टर्स MC33887PNBएक एकीकृत लोड वर्तमान प्रतिक्रिया के साथ एक 5.0 एएच - ब्रिज पावर आईसी है। यह एक 5.0 V - 28 V वोल्टेज रेंज में संचालित होता है, जिसमें कम RDS (ON) (120 M) विशिष्ट) है, और 10 kHz PWM तक का समर्थन करता है। सक्रिय वर्तमान सीमित और गलती रिपोर्टिंग जैसे कार्यों के साथ, यह विश्वसनीय संचालन सुनिश्चित करता है। सटीक मोटर नियंत्रण के लिए मोटर वाहन (जैसे, आदि, ईजीआर) और औद्योगिक/चिकित्सा अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।
एनएक्सपी अर्धचालकMC33887PNB की विशेषताएं
MC33887PNBएनएक्सपी सेमीकंडक्टर्स द्वारा पेश किया गया 5.0 एच-ब्रिज पावर इंटीग्रेटेड सर्किट है। इसमें विभिन्न विशेषताएं हैं और कई एप्लिकेशन परिदृश्यों के लिए उपयुक्त है। इसकी विशेषताएं कई पहलुओं जैसे विद्युत प्रदर्शन, कार्यों, परिचालन की स्थिति और पैकेजिंग को कवर करती हैं।
विद्युत प्रदर्शन सुविधाएँ
वाइड ऑपरेटिंग वोल्टेज रेंज: यह 5.0 वी से 28 वी तक वोल्टेज रेंज के साथ पूर्ण विनिर्देशों पर काम कर सकता है। यह वोल्टेज में सीमित प्रदर्शन के साथ भी संचालित हो सकता है जो 40 वी से अधिक नहीं है।
कम ऑन-रेजिस्टेंस: एच-ब्रिज MOSFET के RDS (ON) का विशिष्ट मूल्य 120 M and है, जो चालन नुकसान को कम करने में मदद करता है।
उच्च पीडब्लूएम आवृत्ति: यह 10 kHz तक की PWM आवृत्ति का समर्थन करता है, जिससे यह विभिन्न मोटर नियंत्रण परिदृश्यों के लिए उपयुक्त है।
वर्तमान सीमित कार्य: इसमें एक सक्रिय वर्तमान सीमित (विनियमन) फ़ंक्शन है। निम्न-साइड MOSFET की सक्रिय वर्तमान सीमित सीमा 5.2 ए से 7.8 ए तक होती है, जो प्रभावी रूप से सर्किट और लोड की रक्षा कर सकती है।
कार्यात्मक विशेषताएं
वर्तमान प्रतिक्रिया लोड करें: इसमें एक लोड वर्तमान फीडबैक फ़ंक्शन है। फीडबैक आउटपुट लोड करंट का 1/375 है और इसका उपयोग बंद-लूप टॉर्क/स्पीड कंट्रोल और ओपन-लोड डिटेक्शन के लिए किया जा सकता है।
दोष स्थिति रिपोर्टिंग: यह दोष स्थिति आउटपुट पिन के माध्यम से अंडरवोल्टेज, शॉर्ट सर्किट और ओवर-टेम्परेचर जैसे दोषों की रिपोर्ट करता है, सिस्टम फॉल्ट डायग्नोसिस और हैंडलिंग की सुविधा देता है।
स्लीप मोड: इसमें बेहद कम वर्तमान खपत, μ 50 μA के साथ एक नींद मोड है, जो सिस्टम बिजली की खपत को कम करने में मदद करता है।
बहु -नियंत्रण कार्य: दो आधे-ब्रिज टोटेम-पोल आउटपुट की ध्रुवीयता को नियंत्रित करने के लिए दो स्वतंत्र इनपुट हैं। दो अक्षम इनपुट एच-ब्रिज आउटपुट को एक त्रि-राज्य (उच्च प्रतिबाधा) के लिए मजबूर कर सकते हैं, और ईएन पिन का उपयोग चिप के सक्षम और नींद मोड को नियंत्रित करने के लिए किया जाता है।
परिचालन स्थिति सुविधाएँ
व्यापक तापमान सीमा: ऑपरेटिंग तापमान रेंज -40 ° C से 125 ° C है, और भंडारण तापमान रेंज -65 ° C से 150 ° C है, जो इसे विभिन्न कठोर वातावरणों के अनुकूल बनाने में सक्षम है।
ईएसडी संरक्षण: इसमें ईएसडी संरक्षण का एक निश्चित स्तर है। मानव बॉडी मॉडल में ईएसडी वोल्टेज, 2000 वी है, और मशीन मॉडल में ± 200 वी है।
पैकेजिंग सुविधाएँ:यह HQFN36 में पैक किया गया है, जिसमें 36 पिन, 0.8 मिमी की पिन पिच और 9 मिमी x 9 मिमी x 2.1 मिमी का एक पैकेज आकार है। गर्मी अपव्यय एक उजागर पैड के माध्यम से प्राप्त किया जाता है, जो प्रभावी रूप से गर्मी अपव्यय प्रदर्शन में सुधार कर सकता है।
NXP सेमीकंडक्टर्स MC33887PNB के एप्लिकेशन
NXP सेमीकंडक्टर्स MC33887PNB, एक 5.0 एच-ब्रिज पावर इंटीग्रेटेड सर्किट (आईसी) के रूप में एकीकृत लोड वर्तमान फीडबैक फ़ंक्शन के साथ, इसके उत्कृष्ट प्रदर्शन और समृद्ध विशेषताओं के कारण मोटर वाहन, औद्योगिक और अन्य क्षेत्रों में व्यापक रूप से लागू किया गया है।
मोटर वाहन क्षेत्र में आवेदन
इलेक्ट्रॉनिक थ्रॉटल कंट्रोल (आदि):ऑटोमोटिव इंजन के इलेक्ट्रॉनिक थ्रॉटल को इनटेक एयर वॉल्यूम को विनियमित करने के लिए इसकी शुरुआती डिग्री के सटीक नियंत्रण की आवश्यकता होती है, ताकि दहन दक्षता और बिजली उत्पादन को अनुकूलित किया जा सके। MC33887PNB की क्षमता 5.0 A के निरंतर DC लोड करंट और 10 kHz तक की PWM आवृत्ति को संभालने की क्षमता है, जो संकेतों को नियंत्रित करने और थ्रॉटल के सटीक उद्घाटन और समापन को प्राप्त करने के लिए जल्दी से जवाब देने में सक्षम बनाती है। इसका लोड वर्तमान फीडबैक फ़ंक्शन वास्तविक समय में मोटर करंट की निगरानी कर सकता है, बंद-लूप नियंत्रण की सुविधा प्रदान कर सकता है और यह सुनिश्चित कर सकता है कि थ्रॉटल लक्ष्य उद्घाटन की डिग्री पर स्थिर रहता है, इस प्रकार इंजन के प्रदर्शन और ईंधन अर्थव्यवस्था को बढ़ाता है।
निकास गैस पुनर्संरचना (EGR):ईजीआर प्रणाली को मोटर वाहन निकास गैसों में नाइट्रोजन ऑक्साइड उत्सर्जन को कम करने के लिए डिज़ाइन किया गया है। यह चिप ईजीआर वाल्व के डीसी मोटर को चला सकती है। मोटर के संचालन को नियंत्रित करके, यह वाल्व की शुरुआती डिग्री को सटीक रूप से समायोजित कर सकता है और निकास गैस पुनर्संरचना की मात्रा को नियंत्रित कर सकता है। जटिल कार्य परिस्थितियों में, इसकी सक्रिय वर्तमान सीमित और दोष स्थिति रिपोर्टिंग फ़ंक्शन सिस्टम के स्थिर संचालन को सुनिश्चित कर सकते हैं और मोटर अधिभार या विफलता के कारण अत्यधिक उत्सर्जन जैसी समस्याओं को रोक सकते हैं।
टर्बोचार्जर अपशिष्ट नियंत्रण:टर्बोचार्जर अपशिष्ट का नियंत्रण इंजन के प्रदर्शन और प्रतिक्रिया की गति में सुधार के लिए महत्वपूर्ण है। MC33887PNB जल्दी से एच-ब्रिज आउटपुट को स्विच कर सकता है, अपशिष्ट मोटर के संचालन को ठीक से नियंत्रित कर सकता है, टर्बोचार्जर के सेवन एयर वॉल्यूम को समायोजित कर सकता है, और टर्बोचार्जर को ओवरस्पीडिंग या वृद्धि से रोक सकता है। जब;
औद्योगिक और चिकित्सा क्षेत्रों में आवेदन
औद्योगिक पंप और मोटर नियंत्रण:औद्योगिक उत्पादन में, विभिन्न पंपों और मोटर्स को कुशल और सटीक नियंत्रण की आवश्यकता होती है। MC33887PNB विभिन्न शक्तियों के डीसी मोटर्स को चला सकता है, जो पंपों के प्रवाह दर और दबाव के सटीक विनियमन को प्राप्त कर सकता है। इसका कम ऑन-रेजिस्टेंस (120 M and के एक विशिष्ट RDS (ON) मूल्य के साथ) बिजली की हानि को कम कर सकता है और सिस्टम की दक्षता में सुधार कर सकता है। औद्योगिक स्वचालन उत्पादन लाइनों में, यह मोटर्स के सुचारू संचालन को सुनिश्चित कर सकता है और रखरखाव की लागत को कम कर सकता है।
मेडिकल पंप और मोटर नियंत्रण:चिकित्सा उपकरणों में स्थिरता और सुरक्षा के लिए उच्च आवश्यकताएं हैं। इस चिप की गलती स्थिति रिपोर्टिंग और कई सुरक्षा कार्य चिकित्सा पंप और मोटर्स के विश्वसनीय संचालन को सुनिश्चित कर सकते हैं। जलसेक पंपों में, यह दवाओं के समान जलसेक को सुनिश्चित करने के लिए मोटर की गति को सही ढंग से नियंत्रित कर सकता है। वेंटिलेटर में, यह मरीजों के लिए सुरक्षित और प्रभावी उपचार प्रदान करते हुए, श्वास गैस के प्रवाह दर और दबाव की स्थिरता को बनाए रखने के लिए मोटर को स्थिर रूप से चला सकता है।
NXP सेमीकंडक्टर्स MC33887PNB की विशेषताएं
| उत्पाद विशेषता | मान बताइए |
|---|---|
| एनएक्सपी | |
| उत्पाद श्रेणी: | मोटर / गति / इग्निशन नियंत्रक और ड्राइवर |
| शिपिंग प्रतिबंध: | Mouser वर्तमान में इस उत्पाद को आपके क्षेत्र में नहीं बेचता है। |
| हाफ ब्रिज | |
| - 40 सी | |
| + 125 सी | |
| एसएमडी/एसएमटी | |
| PQFN-36 | |
| ट्रे | |
| ब्रांड: | एनएक्सपी अर्धचालक |
| नमी संवेदनशील: | हाँ |
| उत्पाद का प्रकार: | मोटर / गति / इग्निशन नियंत्रक और ड्राइवर |
| 260 | |
| उपश्रेणी: | पीएमआईसी - पावर मैनेजमेंट आईसीएस |
| आपूर्ति वोल्टेज - अधिकतम: | 40 वी |
| आपूर्ति वोल्टेज - न्यूनतम: | 5 वी |
| इकाई का वज़न: | 0.018127 ऑउंस |
NXP सेमीकंडक्टर्स MC33887PNB का डेटशीट
NXP सेमीकंडक्टर्स MC33887PNB के पिनआउट्स
| पिन नंबर | पिन नाम | समारोह |
|---|---|---|
| 1 | Gnd | ग्राउंड संदर्भ पिन। |
| 2 - 5, 32 - 35 | एनसी | नहीं - कनेक्ट पिन। ये पिन आंतरिक रूप से जुड़े नहीं हैं और उन्हें बाहरी रूप से असंबद्ध छोड़ दिया जाना चाहिए। |
| 6 | वीएसएस | आंतरिक लॉजिक और गेट ड्राइव सर्किटरी के लिए पावर सप्लाई ग्राउंड। |
| 7 | पहले में | एच - ब्रिज आउटपुट को नियंत्रित करने के लिए इनपुट पिन 1। यह OUT1 और OUT2 से जुड़े आउटपुट की ध्रुवीयता को निर्धारित करता है। |
| 8 | मे २ | एच - ब्रिज आउटपुट को नियंत्रित करने के लिए इनपुट पिन 2। यह OUT3 और OUT4 से जुड़े आउटपुट की ध्रुवीयता को निर्धारित करता है। |
| 9 | Dis1 | इनपुट पिन 1 को अक्षम करें। जब यह पिन कम होता है, तो यह OUT1 और OUT2 आउटपुट को उच्च -प्रतिबाधा अवस्था में मजबूर करता है। |
| 10 | Dis2 | इनपुट पिन 2 को अक्षम करें। जब यह पिन कम होता है, तो यह OUT3 और OUT4 आउटपुट को उच्च -प्रतिबाधा स्थिति में मजबूर करता है। |
| 11 | एन | इनपुट पिन सक्षम करें। यह डिवाइस के स्लीप मोड को नियंत्रित करता है। जब एन उच्च होता है, तो डिवाइस सक्रिय मोड में होता है; जब एन कम होता है, तो डिवाइस स्लीप मोड में प्रवेश करता है। |
| 12 | वीडीडी | आंतरिक तर्क और गेट ड्राइव सर्किटरी के लिए सकारात्मक आपूर्ति वोल्टेज पिन। यह आमतौर पर 5.0 V से 28 V की सीमा में संचालित होता है। |
| 13 | सी | वर्तमान सेंस आउटपुट पिन। इस पिन पर आउटपुट लोड करंट का 1/375 है, जिसका उपयोग बंद - लूप टॉर्क/स्पीड कंट्रोल और ओपन - लोड डिटेक्शन के लिए किया जा सकता है। |
| 14 | गलती | दोष स्थिति आउटपुट पिन। यह गलती की स्थिति जैसे कि अंडरवोल्टेज, शॉर्ट - सर्किट और ओवरटेम्परेचर की रिपोर्ट करता है। |
| 15 - 18 | Out1 - out4 | एच - ब्रिज आउटपुट पिन लोड से कनेक्ट करने के लिए उपयोग किया जाता है, जैसे कि डीसी मोटर। Out1 और out2 फॉर्म वन हाफ - ब्रिज, और आउट3 और आउट 4 दूसरे हाफ -ब्रिज को बनाते हैं। |
| 19 - 22 | एनसी | नहीं - कनेक्ट पिन। ये पिन आंतरिक रूप से जुड़े नहीं हैं और उन्हें बाहरी रूप से असंबद्ध छोड़ दिया जाना चाहिए। |
| 23 | वीसीपी | चार्ज पंप आउटपुट पिन। यह उच्च - साइड MOSFETs को चलाने के लिए बढ़ावा दिया वोल्टेज प्रदान करता है। |
| 24 - 27 | एनसी | नहीं - कनेक्ट पिन। ये पिन आंतरिक रूप से जुड़े नहीं हैं और उन्हें बाहरी रूप से असंबद्ध छोड़ दिया जाना चाहिए। |
| 28 | बनाम | उच्च -साइड MOSFETS के लिए पावर सप्लाई पिन। यह आमतौर पर एक डायोड के माध्यम से सकारात्मक आपूर्ति वोल्टेज से जुड़ा होता है। |
| 29 - 31 | एनसी | नहीं - कनेक्ट पिन। ये पिन आंतरिक रूप से जुड़े नहीं हैं और उन्हें बाहरी रूप से असंबद्ध छोड़ दिया जाना चाहिए। |
| 36 | पीजीएनडी | आउटपुट चरण के लिए पावर ग्राउंड पिन। इसे जमीनी विमान से जोड़ा जाना चाहिए |
NXP अर्धचालक MC33887PNB के समान भागों
| भाग संख्या | उत्पादक | पैकेट | विवरण |
|---|---|---|---|
| MC33887PNBR2 | एनएक्सपी यूएसए इंक। | 36-पावरक्यूएफएन | आईसी मोटर ड्राइवर 5V-28V 36PQFN |
NXP सेमीकंडक्टर्स MC33887PNB के श्रेणी-मोटर चालक
मोटर चालकविभिन्न इलेक्ट्रॉनिक प्रणालियों में एक महत्वपूर्ण भूमिका निभाते हैं, नियंत्रण सर्किट और इलेक्ट्रिक मोटर्स के बीच इंटरफेस के रूप में कार्य करते हैं। उनका प्राथमिक कार्य विद्युत संकेतों को नियंत्रकों से मोटर्स को ड्राइव करने के लिए उपयुक्त शक्ति संकेतों में बदलना है, जिससे गति, टोक़ और दिशा पर सटीक नियंत्रण सक्षम होता है।
ये ड्राइवर विभिन्न प्रकारों में आते हैं, जैसे कि एच - ब्रिज ड्राइवर, स्टेपर मोटर ड्राइवर और सर्वो मोटर ड्राइवर, प्रत्येक विशिष्ट मोटर प्रकारों और अनुप्रयोग आवश्यकताओं के अनुरूप हैं। एच - ब्रिज ड्राइवर, उदाहरण के लिए, डीसी मोटर्स को चलाने के लिए व्यापक रूप से उपयोग किए जाते हैं, जो वर्तमान प्रवाह को उलटकर द्विदिश रोटेशन के लिए अनुमति देते हैं। स्टेपर मोटर ड्राइवर उन अनुप्रयोगों के लिए आवश्यक हैं जो सटीक स्थिति की मांग करते हैं, क्योंकि वे असतत चरणों में मोटर के आंदोलन को नियंत्रित कर सकते हैं।
आधुनिक अनुप्रयोगों में, मोटर ड्राइवरों से उच्च दक्षता, विश्वसनीयता और एकीकरण की पेशकश करने की उम्मीद की जाती है। उच्च - दक्षता वाले ड्राइवर बिजली के नुकसान को कम करते हैं, गर्मी उत्पादन को कम करते हैं और समग्र प्रणाली के प्रदर्शन में सुधार करते हैं। विश्वसनीयता महत्वपूर्ण है, विशेष रूप से मोटर वाहन, औद्योगिक और चिकित्सा अनुप्रयोगों में जहां सिस्टम विफलताओं के गंभीर परिणाम हो सकते हैं। एकीकरण सुविधाएँ, जैसे कि निर्मित - सुरक्षा सर्किट और संचार इंटरफेस में, सिस्टम डिज़ाइन को सरल बनाते हैं और कार्यक्षमता को बढ़ाते हैं।
NXP अर्धचालक MC33887PNB एक उन्नत मोटर ड्राइवर का एक प्रमुख उदाहरण है। एक 5.0 एएच - ब्रिज पावर इंटीग्रेटेड सर्किट के साथ इंटीग्रेटेड लोड वर्तमान फीडबैक के साथ, यह उत्कृष्ट प्रदर्शन और कार्यक्षमता प्रदान करता है। इसकी विस्तृत ऑपरेटिंग वोल्टेज रेंज, कम - प्रतिरोध, और उच्च पीडब्लूएम आवृत्ति इसे विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त बनाती है, मोटर वाहन थ्रॉटल नियंत्रण से लेकर औद्योगिक पंप संचालन तक। सक्रिय वर्तमान सीमित, गलती रिपोर्टिंग और स्लीप मोड जैसी सुविधाओं के साथ, MC33887PNB बिजली की खपत को कम करते हुए विश्वसनीय संचालन सुनिश्चित करता है। इसकी बहुमुखी प्रतिभा और मजबूत डिजाइन इसे कुशल और विश्वसनीय मोटर नियंत्रण समाधानों की तलाश करने वाले इंजीनियरों के लिए एक लोकप्रिय विकल्प बनाते हैं।
MC33887PNB के निर्माता-एनएक्सपी अर्धचालक
NXP सेमीकंडक्टर्स ने मोटर ड्राइवरों के क्षेत्र में उल्लेखनीय सफलता हासिल की है। अपने गहन तकनीकी संचय और निरंतर नवाचार के साथ, यह विभिन्न आवेदन परिदृश्यों के लिए उच्च-प्रदर्शन समाधानों का खजाना प्रदान करता है।
मोटर वाहन उद्योग में,NXP के मोटर ड्राइवर उत्पादप्रमुख वाहन प्रणालियों के उन्नयन में योगदान करें। उदाहरण के लिए, CHIPS की S32K39-37-36 श्रृंखला में शक्तिशाली कंप्यूटिंग क्षमताएं होती हैं, जो 200 kHz तक के नियंत्रण लूप के साथ बहु-चरण मोटर्स के नियंत्रण को सक्षम करती है। वे इलेक्ट्रिक वाहनों के उच्च प्रदर्शन और उच्च-एकीकरण आवश्यकताओं को पूरा करते हुए, AI/ML एल्गोरिदम का भी समर्थन कर सकते हैं। इलेक्ट्रॉनिक थ्रॉटल कंट्रोल और एग्जॉस्ट गैस रीसर्कुलेशन जैसे सिस्टम में उपयोग किए जाने वाले चिप्स, जैसे कि MC338887PNB, एक एच-ब्रिज पावर इंटीग्रेटेड सर्किट (IC), मोटर्स के संचालन को ठीक से नियंत्रित कर सकता है, इंजन के प्रदर्शन को अनुकूलित कर सकता है और निकास उत्सर्जन को कम कर सकता है।
औद्योगिक क्षेत्र भी NXP के योगदान से काफी लाभान्वित होता है। इसके मोटर ड्राइवर समाधान विभिन्न प्रकार के मोटर्स के नियंत्रण को कवर करते हैं, जिसमें तीन-चरण एसी इंडक्शन मोटर्स से लेकर स्थायी चुंबक सिंक्रोनस मोटर्स तक शामिल हैं। GD3000 जैसे तीन-चरण ब्रशलेस मोटर प्री-ड्राइवर्स में एक विस्तृत वोल्टेज रेंज, ओवरक्रैक प्रोटेक्शन और अन्य विशेषताओं की सुविधा है, जो सटीक मोटर नियंत्रण और औद्योगिक उत्पादन दक्षता और विश्वसनीयता में सुधार के लिए अनुमति देता है। NXP कारखाने स्वचालन के लिए वास्तविक समय नियंत्रण और एकीकृत कनेक्शन क्षमताएं भी प्रदान करता है। कुशल मोटर ड्राइवरों के माध्यम से, यह सटीक गति और स्थिति नियंत्रण को सक्षम करता है, ऊर्जा संरक्षण में योगदान देता है और उपकरणों की सेवा जीवन का विस्तार करता है।
अंत में, अपने व्यापक उत्पाद पोर्टफोलियो और उन्नत तकनीकी विशेषताओं के साथ, NXP सेमीकंडक्टर्स ने मोटर ड्राइवरों के क्षेत्र में एक उत्कृष्ट बेंचमार्क स्थापित किया है, जो विभिन्न उद्योगों में मोटर नियंत्रण को अधिक दक्षता और बुद्धिमत्ता की एक नई ऊंचाई की ओर ले जाता है।
