डिजिटल इलेक्ट्रॉनिक्स के विशाल और जटिल दायरे में, एकीकृत सर्किट (आईसीएस) बिल्डिंग ब्लॉक्स के रूप में काम करते हैं जो जटिल और शक्तिशाली प्रणालियों के निर्माण को सक्षम करते हैं। इनमे से,आईसी 7408डिजिटल लॉजिक डिज़ाइन में एक मौलिक घटक के रूप में एक विशेष स्थान रखता है। इस लेख का उद्देश्य आईसी 7408 की एक व्यापक समझ प्रदान करना है, इसकी मूल अवधारणा, पिन आरेख, सत्य तालिका, कार्य सिद्धांत, सुविधाओं, अनुप्रयोगों और अधिक को कवर करना है। चाहे आप इलेक्ट्रॉनिक्स के क्षेत्र में एक नौसिखिया हों या एक अनुभवी इंजीनियर, यह गाइड आपको अपनी परियोजनाओं में आईसी 7408 का प्रभावी ढंग से उपयोग करने के लिए ज्ञान से लैस करेगा।
आईसी 7408 की बुनियादी अवधारणा
यह सरल लेकिन शक्तिशाली लॉजिक ऑपरेशन कई डिजिटल सर्किटों के लिए आधार बनाता है। उदाहरण के लिए, एक सुरक्षा प्रणाली में, एक और गेट का उपयोग यह सुनिश्चित करने के लिए किया जा सकता है कि एक अलार्म केवल तभी ट्रिगर किया जाता है जब एक मोशन सेंसर और एक दरवाजा - खुला सेंसर दोनों एक साथ सक्रिय होते हैं।7408 आईसी, अपने चार ऐसे और गेट्स के साथ, एकल सर्किट में कई और - तर्क संचालन को लागू करने के लिए एक सुविधाजनक और कॉम्पैक्ट तरीका प्रदान करता है।

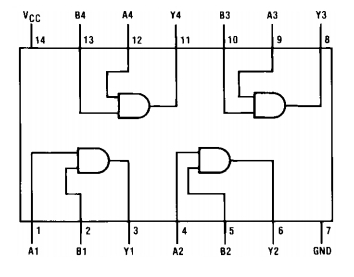

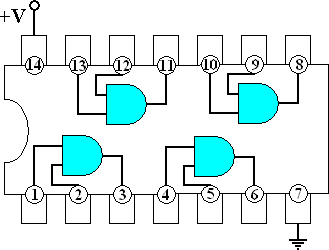

IC 7408 का पिन आरेख
IC 7408 आमतौर पर 14 - पिन दोहरी इनलाइन पैकेज (DIP) में पैक किया जाता है। प्रत्येक पिन का एक विशिष्ट कार्य होता है, जो उचित सर्किट कनेक्शन के लिए समझने के लिए महत्वपूर्ण है।
| पिन नं। | पिन नाम | विवरण |
| 1 | एक इनपुट गेट 1 | पहले और गेट के लिए पहला इनपुट |
| 2 | बी इनपुट गेट 1 | पहले और गेट के लिए दूसरा इनपुट |
| 3 | Y आउटपुट गेट 1 | पहले और गेट के लिए आउटपुट |
| 4 | एक इनपुट गेट 2 | दूसरे और गेट के लिए पहला इनपुट |
| 5 | बी इनपुट गेट 2 | दूसरे और गेट के लिए दूसरा इनपुट |
| 6 | Y आउटपुट गेट 2 | दूसरे और गेट के लिए आउटपुट |
| 7 | मैदान | जमीन या बिजली की आपूर्ति के नकारात्मक पक्ष से जुड़ा हुआ है |
| 8 | Y आउटपुट गेट 3 | तीसरे और गेट के लिए आउटपुट |
| 9 | बी इनपुट गेट 3 | तीसरे और गेट के लिए दूसरा इनपुट |
| 10 | एक इनपुट गेट 3 | तीसरे और गेट के लिए पहला इनपुट |
| 11 | Y आउटपुट गेट 4 | चौथे और गेट के लिए आउटपुट |
| 12 | बी इनपुट गेट 4 | चौथे और गेट के लिए दूसरा इनपुट |
| 13 | एक इनपुट गेट 4 | चौथे और गेट के लिए पहला इनपुट |
| 14 | वीसीसी - सकारात्मक आपूर्ति | बिजली की आपूर्ति के सकारात्मक पक्ष से जुड़ा हुआ है |
यह 14-पिन कॉन्फ़िगरेशन अनुमति देता है7408 आईसीचार स्वतंत्र और फाटकों को घर देने के लिए, यह विभिन्न डिजिटल सर्किटों में तार्किक संचालन करने के लिए एक कॉम्पैक्ट और कुशल घटक बनाता है। आईसी के दोहरे इन-लाइन पैकेज (डीआईपी) को ब्रेडबोर्ड में आसान सम्मिलन या मुद्रित सर्किट बोर्डों (पीसीबी) पर टांका लगाने के लिए डिज़ाइन किया गया है। आईसी पर प्रत्येक गेट के इनपुट और आउटपुट पिन का स्पष्ट पृथक्करण सर्किट डिजाइनरों के लिए गेट के बीच हस्तक्षेप के बिना जटिल डिजाइनों में 7408 का उपयोग करने के लिए सुविधाजनक बनाता है।
IC 7408 की सत्य तालिका
| इनपुट ए | इनपुट बी | आउटपुट वाई |
|---|---|---|
| 0 (कम) | 0 (कम) | 0 (कम) |
| 0 (कम) | 1 (उच्च) | 0 (कम) |
| 1 (उच्च) | 0 (कम) | 0 (कम) |
| 1 (उच्च) | 1 (उच्च) | 1 (उच्च) |
ट्रुथ टेबल डिजिटल सर्किट को समझने और डिजाइन करने के लिए एक मौलिक उपकरण है। यह इंजीनियरों को इनपुट मूल्यों के आधार पर एक सर्किट के आउटपुट की भविष्यवाणी करने की अनुमति देता है, जो सर्किट प्रदर्शन के समस्या निवारण और अनुकूलन के लिए आवश्यक है।
IC 7408 का कार्य सिद्धांत
इनपुट चरण: प्रत्येक और गेट में इनपुट चरण में एक बहु -एमिटर ट्रांजिस्टर है। इस ट्रांजिस्टर के उत्सर्जक इनपुट पिन से जुड़े हैं (जैसे, गेट 1 के लिए, उत्सर्जक A1 और B1 से जुड़े हैं)। जब दोनों इनपुट उच्च होते हैं (लॉजिक लेवल 1), तो मल्टी -एमिटर ट्रांजिस्टर के बेस - एमिटर जंक्शन आगे हैं - पक्षपाती। यह ट्रांजिस्टर के माध्यम से प्रवाह का कारण बनता है।
आउटपुट मंच: और गेट के आउटपुट चरण में एक टोटेम - पोल आउटपुट कॉन्फ़िगरेशन होता है। इसमें एक ऊपरी पुल - अप ट्रांजिस्टर और एक निचला पुल - डाउन ट्रांजिस्टर है। जब इनपुट चरण में मल्टी -एमिटर ट्रांजिस्टर के माध्यम से वर्तमान प्रवाह होता है (यानी, जब दोनों इनपुट उच्च होते हैं), आउटपुट चरण में निचले पुल - डाउन ट्रांजिस्टर को चालू किया जाता है। यह आउटपुट वोल्टेज को जमीनी स्तर (लॉजिक लेवल 0) के करीब खींचता है। जब या तो एक या दोनों इनपुट कम होते हैं, तो इनपुट चरण में मल्टी -एमिटर ट्रांजिस्टर का संचालन नहीं होता है, और आउटपुट स्टेज में ऊपरी पुल - अप ट्रांजिस्टर चालू होता है। यह आउटपुट वोल्टेज को VCC स्तर (लॉजिक लेवल 1) के करीब खींचता है।
संक्षेप में, 7408 आईसी तार्किक और संचालन को लागू करने के लिए ट्रांजिस्टर के विद्युत गुणों का उपयोग करता है। टीटीएल तकनीक का उपयोग अपेक्षाकृत उच्च गति संचालन और अच्छी शोर प्रतिरक्षा जैसे लाभ प्रदान करता है, जिससे 7408 डिजिटल अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
IC 7408 की विशेषताएं और विनिर्देश
आईसी 7408 सुविधाएँ
मल्टीपल और गेट्स: एक क्वाड 2 के रूप में - इनपुट और गेट,7408एक ही पैकेज में चार स्वतंत्र और गेट प्रदान करता है। यह एक सर्किट में घटक गणना को कम करता है, पीसीबी लेआउट को सरल करता है, और सर्किट की समग्र लागत को भी कम कर सकता है।
अनुकूलता: 7408 अन्य लॉजिक परिवारों जैसे कि CMOS (पूरक धातु - ऑक्साइड - सेमीकंडक्टर) और NMOS (n - चैनल धातु - ऑक्साइड - अर्धचालक) के साथ संगत है। यह डिजिटल सिस्टम की एक विस्तृत विविधता में आसान एकीकरण के लिए अनुमति देता है। हालांकि, जब CMOS सर्किट के साथ इंटरफेस किया जाता है, तो कुछ अतिरिक्त विचारों की आवश्यकता हो सकती है, जैसे कि स्तर में स्थानांतरण, उचित संचालन सुनिश्चित करने के लिए।
उच्च शोर प्रतिरक्षा: TTL - 7408 जैसे आधारित डिवाइस अपने उच्च शोर प्रतिरक्षा के लिए जाने जाते हैं। वे आउटपुट लॉजिक को प्रभावित किए बिना इनपुट लाइनों पर एक निश्चित मात्रा में विद्युत शोर को सहन कर सकते हैं। यह उन्हें ऐसे वातावरण में उपयोग के लिए उपयुक्त बनाता है जहां औद्योगिक सेटिंग्स जैसे विद्युत चुम्बकीय हस्तक्षेप हो सकते हैं।
उच्च गति स्विचिंग: 7408 में अपेक्षाकृत तेज स्विचिंग गति है। प्रसार विलंब, जो कि आउटपुट में परिलक्षित इनपुट में परिवर्तन के लिए समय लगता है, आमतौर पर 10 - 15 नैनोसेकंड की सीमा में होता है। यह उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां त्वरित प्रतिक्रिया समय की आवश्यकता होती है, जैसे कि डिजिटल डेटा प्रोसेसिंग और संचार प्रणालियों में।
प्रशंसक - बाहर क्षमता: 7408 में एक प्रशंसक है - 10 टीटीएल लोड में से। फैन - आउट मानक टीटीएल इनपुट की संख्या को संदर्भित करता है जो आईसी का आउटपुट ड्राइव कर सकता है। इसका मतलब यह है कि 7408 में प्रत्येक और गेट का आउटपुट अतिरिक्त बफरिंग या प्रवर्धन की आवश्यकता के बिना 10 अन्य टीटीएल - संगत इनपुट से जुड़ा हो सकता है।
व्यापक परिचालन तापमान सीमा: IC 7408 अपेक्षाकृत व्यापक तापमान सीमा पर काम कर सकता है, आमतौर पर 0 ° C से 70 ° C तक। यह उपभोक्ता इलेक्ट्रॉनिक्स से औद्योगिक नियंत्रण प्रणालियों तक, विभिन्न प्रकार के अनुप्रयोगों में उपयोग के लिए उपयुक्त है। वहाँ भी विस्तारित - तापमान संस्करण उपलब्ध हैं जो और भी अधिक चरम स्थितियों में काम कर सकते हैं।
आईसी 7408 विनिर्देश
7408 एकीकृत सर्किट विनिर्देश | विवरण |
प्रकार | क्वाड 2-इनपुट और गेट |
गेट्स की संख्या | 4 स्वतंत्र और गेट्स |
पिन की संख्या | 14 |
आपूर्ति वोल्टेज (वीसीसी) | आमतौर पर 4.75V से 5.25V (TTL स्तर) |
इनपुट वोल्टेज | न्यूनतम 2V (उच्च-स्तरीय इनपुट के लिए) |
इनपुट वोल्टेज | अधिकतम 0.8V (निम्न-स्तरीय इनपुट के लिए) |
आउटपुट वोल्टेज | VCC के करीब (जब आउटपुट अधिक है) |
आउटपुट वोल्टेज | 0V के करीब (जब आउटपुट कम है) |
परिचालन तापमान | आमतौर पर 0 ° C से 70 ° C |
प्रशंसक बाहर | 10 टीटीएल लोड |
प्रचार देरी | लगभग 10-15 एनएस |
शक्ति का अपव्यय | लगभग 10-20 मेगावाट प्रति गेट |
पैकेज प्रकार | दोहरी इन-लाइन पैकेज (डीआईपी) |
आईसी 7408 के आवेदन
अंकीय तर्क द्वार: 7408, इसके मूल में, कार्यान्वयन और लॉजिक गेट्स के लिए उपयोग किया जाता है। ये गेट डिजिटल सर्किट डिजाइन में मौलिक हैं और अधिक जटिल तर्क कार्यों के निर्माण के लिए उपयोग किए जाते हैं। उदाहरण के लिए, एक डिजिटल तुलनित्र सर्किट में, और गेट्स का उपयोग दो बाइनरी नंबरों की तुलना करने के लिए किया जा सकता है - बिट।
बाइनरी काउंटर्स: एक बाइनरी काउंटर सर्किट में, और गेट्स का उपयोग फ्लिप के साथ संयोजन में किया जा सकता है - गिनती अनुक्रम को नियंत्रित करने के लिए फ्लॉप। 7408 का उपयोग तर्क को लागू करने के लिए किया जा सकता है जो यह निर्धारित करता है कि काउंटर को कब या रीसेट करना चाहिए।
मल्टीप्लेक्सर: मल्टीप्लेक्स सर्किट हैं जो कई इनपुट सिग्नल में से एक का चयन करते हैं और इसे आउटपुट के लिए अग्रेषित करते हैं। और गेट्स का उपयोग मल्टीप्लेक्सर्स के नियंत्रण तर्क में किया जाता है ताकि यह निर्धारित किया जा सके कि नियंत्रण संकेतों के आधार पर कौन सा इनपुट चुना जाना चाहिए। 7408 का उपयोग इन और आधारित नियंत्रण कार्यों को लागू करने के लिए किया जा सकता है।
फ्लिप फ्लॉप: फ्लिप - फ्लॉप डिजिटल सर्किट में बुनियादी मेमोरी तत्व हैं। और गेट्स का उपयोग फ्लिप के निर्माण में किया जाता है - सेट, रीसेट और क्लॉक इनपुट को नियंत्रित करने के लिए फ्लॉप। 7408 का उपयोग फ्लिप - फ्लॉप ऑपरेशन के लिए आवश्यक और तर्क को लागू करने के लिए किया जा सकता है।
बस चालक/रिसीवर: एक सामान्य बस के साथ एक डिजिटल प्रणाली में, बस ड्राइवरों और रिसीवरों का उपयोग बस में विभिन्न घटकों को इंटरफेस करने के लिए किया जाता है। और गेट्स का उपयोग उचित डेटा ट्रांसफर सुनिश्चित करने के लिए इन ड्राइवरों और रिसीवर के नियंत्रण तर्क में किया जा सकता है। 7408 का उपयोग ऐसे नियंत्रण कार्यों को लागू करने के लिए किया जा सकता है।
पता डिकोडर्स: पता डिकोडर्स का उपयोग मेमोरी सिस्टम में पता इनपुट के आधार पर एक विशिष्ट मेमोरी स्थान का चयन करने के लिए किया जाता है। और गेट्स का उपयोग पता बिट्स को डिकोड करने के लिए डिकोडर लॉजिक में किया जाता है। 7408 का उपयोग इन एड्रेस डिकोडर सर्किट के निर्माण के लिए किया जा सकता है।
डेटा कुंडी: डेटा लैच का उपयोग डेटा को अस्थायी रूप से संग्रहीत करने के लिए किया जाता है। और गेट्स का उपयोग डेटा कुंडी के नियंत्रण तर्क में किया जाता है जब डेटा को कुंडी में लोड किया जाता है। इस नियंत्रण तर्क को लागू करने के लिए 7408 का उपयोग किया जा सकता है।
शैक्षिक और प्रायोगिक परियोजनाएं: इसकी सादगी और मौलिक प्रकृति के कारण, डिजिटल लॉजिक अवधारणाओं को सिखाने के लिए 7408 का व्यापक रूप से शैक्षिक सेटिंग्स में उपयोग किया जाता है। छात्र इसका उपयोग बुनियादी डिजिटल सर्किट बनाने और और गेट्स के संचालन के बारे में जानने के लिए कर सकते हैं, साथ ही साथ अधिक जटिल डिजिटल सिस्टम भी।
IC 7408 की पूर्ण अधिकतम रेटिंग
आईसी 7408स्थायी क्षति या प्रदर्शन में गिरावट को रोकने के लिए महत्वपूर्ण अधिकतम रेटिंग महत्वपूर्ण परिचालन सीमाओं को परिभाषित करती है। इन रेटिंग में शामिल हैं:
| वोल्टेज आपूर्ति | 7V |
| इनपुट वोल्टेज | 5.5V |
| संचालन मुक्त हवा का तापमान | 0 ° C से +70 ° C |
| भंडारण तापमान सीमा | -65 डिग्री सेल्सियस से +150 डिग्री सेल्सियस |
| अधिकतम प्रसार विलंब | 10 एनएस |
| उच्च गति संचालन | 10 मेगाहर्ट्ज तक |
आपूर्ति वोल्टेज (वीसीसी): अधिकतम स्वीकार्य आपूर्ति वोल्टेज 7V है, अनुशंसित 5V से 40%से अधिक है। इससे अधिक थर्मल भगोड़ा या ट्रांजिस्टर ब्रेकडाउन हो सकता है।
इनपुट वोल्टेज: इनपुट 5.5V से अधिक नहीं होना चाहिए, क्योंकि इससे परे वोल्टेज इनपुट संरक्षण डायोड को आगे बढ़ा सकते हैं, जिससे अत्यधिक वर्तमान प्रवाह और संभावित बर्नआउट हो सकता है।
परिचालन तापमान: वाणिज्यिक-ग्रेड 7408 0 ° C और 70 ° C के बीच कार्य करता है। 70 डिग्री सेल्सियस से परे लंबे समय तक ऑपरेशन से ट्रांजिस्टर रिसाव बढ़ जाता है, तर्क त्रुटियों को जोखिम में डालते हुए, जबकि 0 डिग्री सेल्सियस से नीचे, वाहक की गतिशीलता कम स्विचिंग गति को धीमा कर सकती है।
भंडारण तापमान: IC स्टोरेज के दौरान -65 ° C से 150 ° C से झेलता है, लेकिन अत्यधिक तापमान पैकेज सामग्री को नीचा दिख सकता है या आंतरिक घटक विशेषताओं को बदल सकता है।
प्रचार देरी: जबकि एक तनाव रेटिंग नहीं है, उच्च गति पर 10Ns की अधिकतम प्रसार देरी समय अखंडता सुनिश्चित करती है; अनुशंसित आवृत्तियों (10MHz तक) से अधिक सेटअप/होल्ड टाइम उल्लंघन का कारण हो सकता है।
आउटपुट करेंट: प्रत्येक आउटपुट 16MA (कम स्थिति) या स्रोत 400μA (उच्च स्थिति) तक डूब सकता है। इन सीमाओं से अधिक टोटेम-पोल आउटपुट चरण, संभावित रूप से नुकसान पहुंचाने वाले ट्रांजिस्टर।
इन रेटिंगों का पालन करना महत्वपूर्ण है। उदाहरण के लिए, विस्तारित अवधि के लिए 7V से VCC को लागू करना आंतरिक मिलाप जोड़ों को पिघला सकता है, जबकि 5.5V से ऊपर इनपुट वोल्टेज सुरक्षा डायोड को छोटा कर सकते हैं। हमेशा सुनिश्चित करें कि विश्वसनीयता और दीर्घायु बनाए रखने के लिए इन सीमाओं के भीतर परिचालन की स्थिति बने रहें।
ओपर7408 एकीकृत सर्किट का प्याज
आईसी 7408ट्रांजिस्टर-ट्रांसिस्टर लॉजिक (टीटीएल), हाउसिंग फोर 2-इनपुट और गेट्स के माध्यम से संचालित होता है। प्रत्येक गेट इनपुट चरण में एक मल्टी-एमिटर ट्रांजिस्टर का उपयोग करता है: जब दोनों इनपुट उच्च () 2 वी) होते हैं, तो ट्रांजिस्टर के उत्सर्जक रिवर्स-बायस्ड होते हैं, जिससे वर्तमान को आउटपुट चरण में प्रवाहित करने की अनुमति मिलती है। आउटपुट स्टेज में एक टोटेम-पोल कॉन्फ़िगरेशन है: एक पुल-डाउन ट्रांजिस्टर का संचालन करता है, आउटपुट कम (.40.4V) को खींचता है। यदि या तो इनपुट कम है (.80.8V), इनपुट ट्रांजिस्टर के एमिटर फॉरवर्ड-बायसेस, पुल-डाउन ट्रांजिस्टर को काटते हैं और पुल-अप ट्रांजिस्टर को सक्रिय करते हैं, आउटपुट उच्च (.42.4V) को ड्राइविंग करते हैं। 10-15ns के प्रसार में देरी के साथ, यह 10-80MW का उपभोग करते हुए 10 TTL लोड को चलाता है। इसका टीटीएल डिज़ाइन शोर प्रतिरक्षा प्रदान करता है, लेकिन ऑपरेशन को 4.75-5.25V तक सीमित करता है, जिससे यह क्लासिक डिजिटल सिस्टम के लिए उपयुक्त हो जाता है, जहां विश्वसनीयता आधुनिक कम-शक्ति की जरूरतों को पूरा करती है।
आईसी 7408 समकक्ष
IC 7408 के समतुल्य विकल्पों में ICS 74LS08, HEF4081, SN7408, 74HC08, 74HCT08, CD4081, MC14008 और SN54LS08 शामिल हैं। या तो दो चिप्स को एक और गेट के रूप में कार्य करने के लिए पुन: कॉन्फ़िगर किया जा सकता है। उन्हें एक और गेट में बदलने के लिए, दो गेट इनपुट को उनके मूल ठिकानों से अलग कर दिया जाता है। इसके बाद, इनपुट को बटन से जोड़ा जाता है, जो इनपुट लॉजिक के परिवर्तन के लिए अनुमति देता है। और गेट का उत्पादन अवरोधक के पार वोल्टेज के रूप में प्रकट होता है। यह आउटपुट तब एक एलईडी से जुड़ा हुआ है, जो आउटपुट की स्थिति को समझने के लिए एक संकेतक के रूप में सेवारत है।
| नमूना | प्रौद्योगिकी प्रकार | वोल्टेज रेंज | बिजली की खपत | देरी | मुख्य लाभ |
|---|---|---|---|---|---|
| 7408 | मानक टीटीएल | 4.75-5.25V | 40-80MW | 10-15NS | मजबूत संगतता के साथ क्लासिक डिजाइन। |
| 74LS08 | कम-शक्ति शोट्की टीटीएल | 4.75-5.25V | 8-16MW | 8NS | कम बिजली की खपत और उच्च गति। |
| 74HC08 | उच्च गति सीएमओ | 2-6V | माइक्रोवाट-स्तरीय (स्थैतिक) | 5-15NS | वाइड वोल्टेज रेंज और कम बिजली की खपत। |
| 74HCT08 | टीटीएल-संगत सीएमओएस | 2-6V | माइक्रोवाट-स्तरीय (स्थैतिक) | 5-15NS | CMOS कम बिजली की खपत के साथ TTL इनपुट संगतता। |
| CD4081 | वाइड-वोल्टेज सीएमओएस | 3-18V | माइक्रोवाट-स्तरीय (स्थैतिक) | 40-70NS | अल्ट्रा-वाइड वोल्टेज रेंज, सीधे छोटे भार को चलाता है। |
| HEF4081 | औद्योगिक ग्रेड सीएमओ | 3-18V | माइक्रोवाट-स्तरीय (स्थैतिक) | 40-70NS | व्यापक तापमान सीमा, औद्योगिक वातावरण के लिए उपयुक्त। |
| Sn54ls08 | सैन्य-ग्रेड कम-शक्ति TTL | 4.75-5.25V | 8-16MW | 8NS | वाइड तापमान रेंज (-55 डिग्री सेल्सियस से 125 डिग्री सेल्सियस)। |
IC 7408 का उपयोग करते समय डिजाइन विचार
बिजली की आपूर्ति:जैसा कि पहले उल्लेख किया गया है, 7408 एक सहिष्णुता सीमा के साथ 5V बिजली की आपूर्ति पर संचालित होता है। यह सुनिश्चित करना महत्वपूर्ण है कि आईसी को नुकसान को रोकने और उचित संचालन सुनिश्चित करने के लिए बिजली की आपूर्ति वोल्टेज इस सीमा के भीतर है। इसके अतिरिक्त, उचित पावर डिक्लिंग को लागू किया जाना चाहिए। उच्च -आवृत्ति शोर को फ़िल्टर करने के लिए 7408 के VCC और GND पिन के बीच एक 0.1μF सिरेमिक संधारित्र को जोड़ा जाना चाहिए। यह बिजली की आपूर्ति को स्थिर करने और किसी भी विद्युत शोर को आईसी के तर्क संचालन को प्रभावित करने से रोकने में मदद करता है।
इनपुट और आउटपुट लोडिंग:7408 में एक सीमित प्रशंसक है - 10 टीटीएल लोड की क्षमता। 7408 के आउटपुट को अन्य घटकों से कनेक्ट करते समय, इस प्रशंसक को पार करने की सीमा से अधिक नहीं करना महत्वपूर्ण है। यदि अधिक भार को संचालित करने की आवश्यकता है, तो बफर सर्किट या अतिरिक्त गेट की आवश्यकता हो सकती है। इसी तरह, 7408 के इनपुट पिन को अत्यधिक समाई या प्रतिरोध के साथ लोड नहीं किया जाना चाहिए, क्योंकि यह इनपुट सिग्नल के स्तर और आईसी के समग्र प्रदर्शन को प्रभावित कर सकता है।
अप्रयुक्त इनपुट:7408 में और गेट्स के अप्रयुक्त इनपुट पिन को फ्लोटिंग नहीं छोड़ा जाना चाहिए। फ्लोटिंग इनपुट विद्युत शोर को उठा सकते हैं, जिससे आउटपुट अप्रत्याशित रूप से टॉगल कर सकता है। अप्रयुक्त इनपुट को या तो वीसीसी (एक पुल -अप रेस्टर, आमतौर पर 10k or) या GND (एक पुल - डाउन रेसिस्टर के माध्यम से) के माध्यम से एक परिभाषित तर्क स्तर सुनिश्चित करने के लिए जुड़ा होना चाहिए।
समय पर विचार:7408 के प्रसार देरी को उच्च गति वाले डिजिटल सर्किट में ध्यान में रखा जाना चाहिए। सर्किट में जहां सटीक समय महत्वपूर्ण है, जैसे कि सिंक्रोनस डिजिटल सिस्टम में, प्रसार में देरी समग्र सिस्टम टाइमिंग और सिंक्रनाइज़ेशन को प्रभावित कर सकती है। डिजाइनरों को घड़ी की आवृत्ति को समायोजित करने या 7408 के प्रसार देरी की भरपाई के लिए अतिरिक्त देरी तत्वों को जोड़ने की आवश्यकता हो सकती है।
आउटपुट के उच्च होने के लिए 7408 में इनपुट क्या होना चाहिए?
7408 एकीकृत सर्किट में एक उच्च आउटपुट प्राप्त करने के लिए, संबंधित और गेट के दोनों इनपुट उच्च तर्क स्थिति में होने चाहिए। 7408 ट्रांजिस्टर-ट्रांसिस्टर लॉजिक (TTL) को नियुक्त करता है, जो कम से कम 2.0V (इसके 4.75-5.25V आपूर्ति रेंज के भीतर) के वोल्टेज के रूप में एक उच्च इनपुट को परिभाषित करता है। जब 2-इनपुट और गेट के दोनों इनपुट अधिक होते हैं, तो मल्टी-एमिटर इनपुट ट्रांजिस्टर रिवर्स-बायस्ड होता है, जिससे आउटपुट चरण में वर्तमान प्रवाह को सक्षम होता है। यह टोटेम-पोल कॉन्फ़िगरेशन में पुल-अप ट्रांजिस्टर को सक्रिय करता है, आउटपुट को उच्च स्तर (.42.4V) तक चलाता है।
यदि या तो इनपुट कम है (.80.8V), इनपुट ट्रांजिस्टर फॉरवर्ड-बायसिस, पुल-अप ट्रांजिस्टर को काटकर और पुल-डाउन ट्रांजिस्टर को उलझाने, जो करंट को डुबो देता है और आउटपुट को कम खींचता है। 7408 के टीटीएल डिज़ाइन के लिए सावधानीपूर्वक इनपुट बायसिंग की आवश्यकता होती है: फ्लोटिंग इनपुट अनजाने में शोर के कारण उच्च पंजीकरण कर सकते हैं, लेकिन विश्वसनीय संचालन के लिए, अप्रयुक्त इनपुट को 1Kω रोकनेवाला के माध्यम से VCC (उच्च) से बांधा जाना चाहिए। यह लगातार तर्क स्तर सुनिश्चित करता है और अप्रत्याशित आउटपुट राज्यों को रोकता है, और गेट के मौलिक व्यवहार को बनाए रखता है: उच्च आउटपुट केवल तभी जब सभी इनपुट उच्च होते हैं।
आईसी 7408 पैकेज
आईसी 7408आमतौर पर एक 14-पिन दोहरी इन-लाइन पैकेज (डीआईपी) में पैक किया जाता है, प्रत्येक सात पिन के दो समानांतर पंक्तियों के साथ एक क्लासिक थ्रू-होल प्रारूप। डीआईपी पैकेज में पिन ओरिएंटेशन के लिए एक छोर पर एक पायदान या डिंपल की सुविधा है, जिसमें पिन 1 के पास स्थित है। यह डिजाइन ब्रेडबोर्ड में आसान सम्मिलन सुनिश्चित करता है या पीसीबी पर टांका लगाता है, जिससे यह प्रोटोटाइप और शैक्षिक परियोजनाओं के लिए आदर्श है। पैकेज आयाम आमतौर पर लंबाई में लगभग 19 मिमी और चौड़ाई में 6.5 मिमी को मापते हैं, जिसमें 2.54 मिमी (0.1 इंच) की पिन पिच होती है, जो मानक उद्योग रिक्ति के अनुरूप होती है।
सतह-माउंट अनुप्रयोगों के लिए, 7408 छोटे रूपरेखा एकीकृत सर्किट (SOIC) पैकेजों में भी उपलब्ध है, जो कार्यात्मक संगतता बनाए रखते हुए बोर्ड स्थान को कम करते हैं। डीआईपी और एसओआईसी पैकेज दोनों का निर्माण एपॉक्सी या प्लास्टिक सामग्री से किया जाता है, जो आईसी की ऑपरेटिंग रेंज (0-70 डिग्री सेल्सियस) के भीतर यांत्रिक सुरक्षा और थर्मल स्थिरता प्रदान करता है। पैकेज डिज़ाइन 40-80MW बिजली की खपत के लिए उचित गर्मी अपव्यय सुनिश्चित करता है, जबकि पिन कॉन्फ़िगरेशन सख्ती से 7400 श्रृंखला मानक का पालन करते हैं, जिससे अन्य TTL घटकों के साथ सहज एकीकरण की अनुमति मिलती है।
आईसी 7408 निर्माता
आईसी 7408कई अर्धचालक कंपनियों द्वारा निर्मित है। मुख्य निर्माता इस प्रकार हैं:
टेक्सास इंस्ट्रूमेंट्स (टीआई): एक प्रमुख वैश्विक डिजाइनर और सेमीकंडक्टर और कंप्यूटर प्रौद्योगिकी उत्पादों के निर्माता के रूप में, TI 74xx श्रृंखला एकीकृत सर्किट सहित उत्पादों की एक विस्तृत श्रृंखला प्रदान करता है, और 7408 उनमें से है।
फेयरचाइल्ड सेमीकंडक्टर: यह सेमीकंडक्टर उद्योग में पायनियर्स में से एक है, जिसमें 74xx श्रृंखला लॉजिक इंटीग्रेटेड सर्किट के निर्माण का इतिहास है। सेमीकंडक्टर द्वारा अधिग्रहित किए जाने के बाद, मूल रूप से फेयरचाइल्ड सेमीकंडक्टर के उत्पादों और प्रौद्योगिकियों को ऑन -सेमीकंडक्टर ब्रांड के तहत विकसित और विपणन जारी रखा जाता है, इसलिए अर्धचालक पर भी 7408 का उत्पादन होता है।
एनएक्सपी अर्धचालक: फिलिप्स सेमीकंडक्टर्स से उत्पन्न, एनएक्सपी भी एक अच्छी तरह से ज्ञात निर्माता एकीकृत सर्किट का ज्ञात निर्माता है, जो मानक विनिर्देशों को पूरा करने वाले 7408 एकीकृत सर्किट का उत्पादन करता है।
स्टिमिकोइलेक्ट्रॉनिक्स: एक वैश्विक अर्धचालक कंपनी, Stmicroelectronics विभिन्न प्रकार के एकीकृत सर्किट बनाती है, 74xx श्रृंखला को कवर करती है, और इसकी उत्पाद लाइन में 7408 शामिल हैं।
इसके अलावा, अन्य कंपनियां हैं जैसे कि डायोड शामिल हैं जो 7408 या इसके समकक्ष उत्पादों का उत्पादन भी कर सकते हैं।
आईसी 7408 के लाभ
आईसी 7408, एक क्विंटेसिएंट टीटीएल (ट्रांजिस्टर-ट्रांसिस्टर लॉजिक) घटक, स्थायी लाभ प्रदान करता है जो डिजिटल इलेक्ट्रॉनिक्स में अपनी भूमिका को ठोस बनाता है। इसकासादगी और मौलिक तर्क वास्तुकलाबाहर खड़े हो जाओ: एक क्वाड 2-इनपुट और गेट के रूप में, यह स्पष्टता के साथ कोर बूलियन फ़ंक्शन \ (y = a \ cdot b \) को निष्पादित करता है, जहां आउटपुट केवल तभी अधिक होता है जब दोनों इनपुट उच्च होते हैं। यह सीधा ऑपरेशन इसे शैक्षिक उद्देश्यों, हॉबीस्ट परियोजनाओं और विरासत प्रणालियों के लिए आदर्श बनाता है, जिसे लागू करने के लिए न्यूनतम डिजाइन विशेषज्ञता की आवश्यकता होती है।
TTL पारिस्थितिक तंत्र के साथ मजबूत संगतताएक और महत्वपूर्ण ताकत है। मानकीकृत इनपुट/आउटपुट स्तर (VIH −2V, Vol ≤0.4V) के साथ 5V पर संचालित, 7408 मूल रूप से फ्लिप-फ्लॉप और डिकोडर्स जैसे अन्य 74xx श्रृंखला घटकों के साथ एकीकृत होता है। इसका उद्योग-मानक 14-पिन डीआईपी पैकेज (और सतह-माउंट वेरिएंट) ब्रेडबोर्ड या पीसीबी एकीकरण पर आसान प्रोटोटाइप सुनिश्चित करता है, डिजिटल डिजाइन के दशकों में संगतता बनाए रखता है।
7408उद्धारमध्यम-गति अनुप्रयोगों में विश्वसनीय प्रदर्शन10-15ns के प्रसार देरी के साथ, 10MHz तक की घड़ी आवृत्तियों के लिए उपयुक्त है। इसकामजबूत ड्राइव क्षमता(सिंकिंग 16MA/ सोर्सिंग 400μA) अतिरिक्त बफ़र्स की आवश्यकता को समाप्त करते हुए, एलईडी, रिले या 10 टीटीएल लोड तक सीधा कनेक्शन की अनुमति देता है।
लागत-प्रभावशीलता और व्यापक उपलब्धताआगे अपनी अपील बढ़ाएं। टेक्सास इंस्ट्रूमेंट्स, एनएक्सपी, और स्टिमिकोइलेक्ट्रॉनिक्स द्वारा निर्मित, 7408 सस्ती और सुलभ है, जिससे यह बजट-संवेदनशील परियोजनाओं के लिए एक पसंद है। जबकि आधुनिक सीएमओएस विकल्प कम बिजली की खपत की पेशकश करते हैं, 7408 की स्थायित्व, शोर प्रतिरक्षा, और उपयोग में आसानी औद्योगिक नियंत्रण प्रणालियों में अपनी प्रासंगिकता को सही ठहराने के लिए जारी है, एड
