P55NF06 N-CHANNEL POWER MOSFET: सब कुछ जो आपको जानना आवश्यक है

अर्धचालक उपकरणों के विशाल परिदृश्य में,MOSFETS (धातु - ऑक्साइड - अर्धचालक क्षेत्र - प्रभाव ट्रांजिस्टर)विशेष रूप से पावर इलेक्ट्रॉनिक्स में एक महत्वपूर्ण भूमिका निभाते हैं। उपलब्ध कई MOSFET मॉडल में, P55NF06 अपने अनूठे संयोजन के लिए बाहर खड़ा है, जिससे यह अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है। यह लेख P55NF06 MOSFET की दुनिया में गहराई से, अन्य समान उपकरणों पर अपने तकनीकी विनिर्देशों, कार्य सिद्धांतों, अनुप्रयोगों और लाभों की खोज करते हुए, P55NF06 MOSFET की गहरी है।

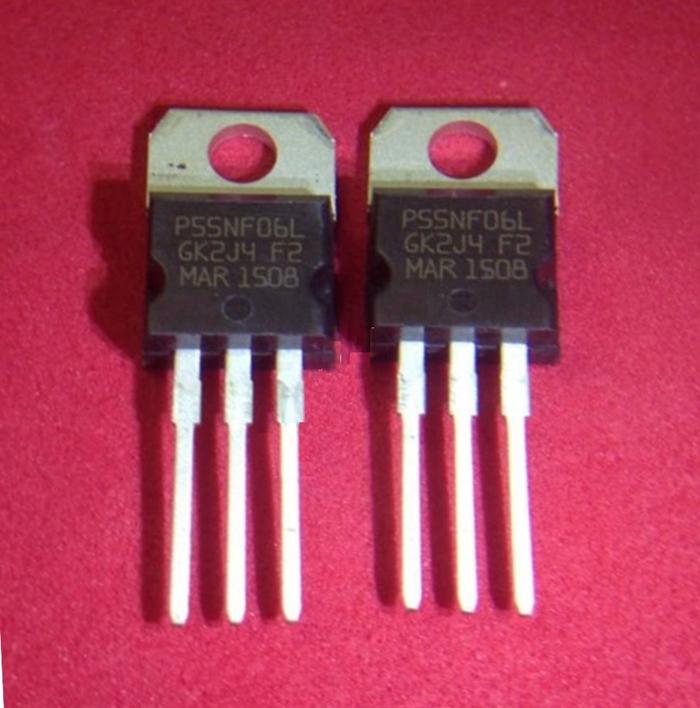

STP55NF06+बम

P55NF06 N-CHANNEL POWER MOSFET क्या है?

P55NF06 एक n - चैनल पावर MOSFET हैStmicroelectronics द्वारा लॉन्च किया गया। इसमें 60V का रेटेड वोल्टेज और 25 डिग्री सेल्सियस पर 50 ए की निरंतर नाली वर्तमान है। एक अल्ट्रा - कम ऑन - प्रतिरोध (0.018 of का विशिष्ट मूल्य) के साथ, यह बिजली की खपत को काफी कम कर सकता है। इसमें तेजी से स्विचिंग गति और उत्कृष्ट गतिशील प्रदर्शन, उच्च - वर्तमान और उच्च गति स्विचिंग एप्लिकेशन जैसे मोटर कंट्रोल, डीसी - डीसी कन्वर्टर्स के लिए उपयुक्त है। 220 में पैक किया गया, इसमें अच्छी गर्मी अपव्यय प्रदर्शन है। इसका उपयोग ऑटोमोटिव इलेक्ट्रॉनिक्स में व्यापक रूप से किया जाता है, जैसे कि ईंधन इंजेक्शन सिस्टम, एबीएस और एयरबैग सिस्टम, इसकी उच्च विश्वसनीयता के कारण।

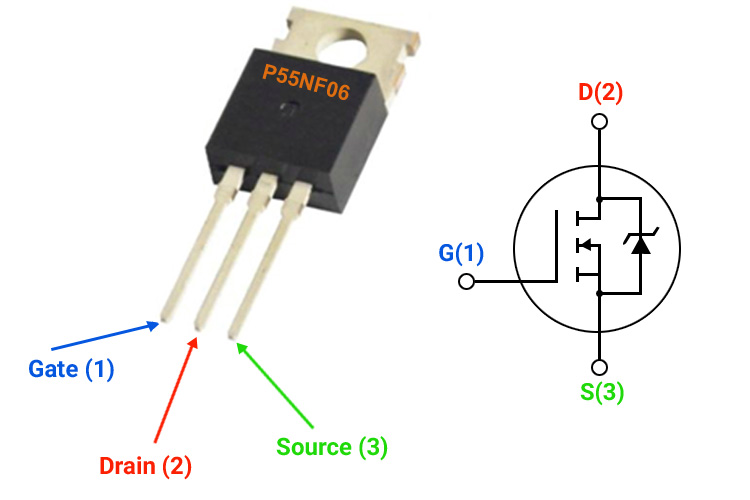

P55NF06 MOSFET पिनआउट कॉन्फ़िगरेशन

P55NF06 MOSFETतकनीकी निर्देश

P55NF06 MOSFET की प्रमुख विशेषताएं

P55NF06 N-CHANNEL POWER MOSFET, Stmicroelectronics द्वारा निर्मित, उच्च-प्रदर्शन अनुप्रयोगों के लिए इंजीनियर है। यहाँ इसकी प्रमुख विशेषताएं हैं:

कम-प्रतिरोध (आरडीएस (ऑन))

बेहद कम विशिष्ट आरडीएस (ऑन)18 M are(वीजीएस = 10 वी पर), चालन हानि और गर्मी उत्पादन को कम करना।

उच्च-वर्तमान अनुप्रयोगों में कुशल पावर हैंडलिंग को सक्षम करता है।

उच्च वर्तमान क्षमता

की निरंतर नाली वर्तमान (आईडी)50 ए(25 डिग्री सेल्सियस पर), मोटर नियंत्रण, डीसी-डीसी कन्वर्टर्स और बिजली की आपूर्ति के लिए उपयुक्त।

पीक धाराओं को संभाल सकते हैं200A, यह क्षणिक भार के लिए मजबूत बनाता है।

वेल्टेज रेटिंग

ड्रेन-सोर्स वोल्टेज (वीडीएस) रेटिंग60V, वोल्टेज स्पाइक्स के साथ अनुप्रयोगों के लिए एक सुरक्षा मार्जिन प्रदान करना।

तेजी से स्विचिंग गति

कम गेट चार्ज (QG ~ 72 NC) और कम वृद्धि/गिरावट के समय, PWM सर्किट में तेजी से स्विचिंग को सक्षम करता है।

उच्च-आवृत्ति अनुप्रयोगों के लिए आदर्श (जैसे, 100kHz+तक नियामकों को स्विच करना)।

ऊष्मीय प्रदर्शन

उत्कृष्ट तापीय चालकता के साथ TO-220 पैकेज, कुशल गर्मी अपव्यय की अनुमति देता है।

बिजली अपव्यय (पीडी)150W(उचित हीटसिंकिंग के साथ)।

बढ़ी हुई असभ्यता

आगमनात्मक भार के तहत विश्वसनीय संचालन के लिए हिमस्खलन ऊर्जा रेटेड (ईएएस)।

अतिवृद्धि और ओवरवॉल्टेज स्थितियों के खिलाफ अंतर्निहित सुरक्षा।

तर्क-स्तरीय संगत

गेट थ्रेसहोल्ड वोल्टेज (vgs (TH)) ~ 2-4V, मानक लॉजिक आउटपुट (जैसे, 5V माइक्रोकंट्रोलर) के साथ संगत।

P55NF06 समतुल्य MOSFETS

उच्च-वर्तमान अनुप्रयोगों के लिए, विभिन्न MOSFETs हैं जो प्रतिस्थापित कर सकते हैंP55NF06। उल्लेखनीय समकक्ष मॉडल में 110N10, 65N06, 50N06, 75N06 और 80N06 शामिल हैं। ये मॉडल तुलनीय वोल्टेज और वर्तमान हैंडलिंग क्षमताओं की पेशकश करते हैं, जो उन्हें गहन बिजली प्रबंधन कार्यों के लिए उपयुक्त बनाते हैं। उदाहरण के लिए, जब थोड़ी कम वर्तमान क्षमता स्वीकार्य होती है, तो 50N06 और 65N06 मॉडल आदर्श विकल्प हैं, क्योंकि वे बिजली की खपत का अनुकूलन कर सकते हैं और गर्मी उत्पादन को कम कर सकते हैं, जिससे सिस्टम जीवनकाल का विस्तार हो सकता है और दक्षता में सुधार हो सकता है।
विभिन्न वोल्टेज थ्रेसहोल्ड की आवश्यकता वाले अनुप्रयोगों के लिए या पैकेजिंग बाधाओं के साथ, BR75N75, BR80N75, और BUK7509-75A जैसे मॉडल आदर्श हैं। ये MOSFETs पावर हैंडलिंग क्षमता और भौतिक आकार को संतुलित करते हैं, प्रदर्शन से समझौता किए बिना डिजाइन लचीलापन प्रदान करते हैं। वे उन अनुप्रयोगों के लिए अच्छी तरह से अनुकूल हैं जो विशिष्ट ऑपरेटिंग विशेषताओं (जैसे, विभिन्न वोल्टेज हैंडलिंग क्षमता या बेहतर थर्मल प्रबंधन) की मांग करते हैं, जो P55NF06 की पेशकश नहीं कर सकता है।
अत्यधिक उच्च आवृत्तियों या कठोर थर्मल स्थितियों के तहत काम करने वाले अनुप्रयोगों के लिए, अंतर्राष्ट्रीय रेक्टिफायर से वैकल्पिक उत्पाद, जैसे कि IRF1405, IRF2807, IRF3205, IRF3256 और IRF4410A, पर विचार किया जा सकता है। ये MOSFETs मोटर वाहन अनुप्रयोगों जैसे कठोर वातावरण में अपनी विश्वसनीयता के लिए प्रसिद्ध हैं। IRF3205 और IRF3256 को विशेष रूप से उच्च-तनाव अनुप्रयोगों के कठोर परिचालन स्थितियों का सामना करने के लिए डिज़ाइन किया गया है।
स्विचिंग गति, प्रतिरोध मूल्यों, या गेट चार्ज विशेषताओं के ठीक-ट्यूनिंग की आवश्यकता वाले डिजाइनों के लिए, IRFB3207, IRFB4710, IRFB7740, और IRFZ44N जैसे MOSFETs विकल्पों की एक श्रृंखला प्रदान करते हैं। ये मॉडल डिजाइनरों को अपनी विशिष्ट आवश्यकताओं से MOSFET से मेल खाने की अनुमति देते हैं।

P55NF06 MOSFET के सिद्धांत

P55NF06, एक n - चैनल MOSFET, तीन टर्मिनल हैं: गेट (जी), स्रोत (एस), और नाली (डी)। स्रोत के सापेक्ष गेट पर एक सकारात्मक वोल्टेज एक विद्युत क्षेत्र उत्पन्न करता है। यह फ़ील्ड स्रोत से इलेक्ट्रॉनों को खींचता है, स्रोत और नाली के बीच एक n - प्रकार चैनल बनाता है। जब गेट - सोर्स वोल्टेज (वीजीएस) ~ 3 वी थ्रेशोल्ड, चैनल चालकता कूदता है, तो नाली को - स्रोत करंट (आईडी) प्रवाह को पार करता है। यदि वीजीएस उस सीमा से नीचे रहता है, तो MOSFET बंद रहता है, बमुश्किल नाली और स्रोत के बीच कोई भी वर्तमान गुजरता है।

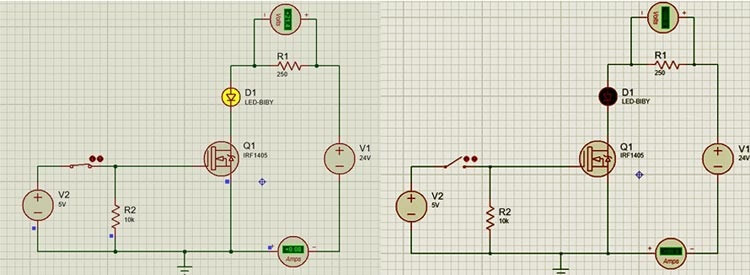

P55NF06 MOSFET सिम्युलेटेड सर्किट

ऑन - स्टेट में, इसकी नाली - स्रोत पर - प्रतिरोध (आरडीएस (ऑन)) वास्तव में कम है, लगभग 0.018। यह कम प्रतिरोध वर्तमान चालन को कुशल बनाता है, गर्मी के रूप में खोई हुई शक्ति को काटता है। जैसे, दिए गए सर्किट में, जब सही VGS Q1 (IRF1405, जो समान रूप से काम करता है) को हिट करता है, तो वर्तमान में एलईडी के माध्यम से प्रवाहित हो सकता है।
इसके अलावा, इसमें अपेक्षाकृत कम इनपुट कैपेसिटेंस (CISS) और गेट चार्ज (QG) है। ये तेजी से स्विच करने में मदद करते हैं। कम CISS गेट - सोर्स कैपेसिटेंस चार्ज और डिस्चार्ज को जल्दी से डिस्चार्ज करने देता है, जिससे डीसी - डीसी कन्वर्टर्स जैसे सामान के लिए महत्वपूर्ण संक्रमण तेजी से बढ़ता है, जिसे उच्च गति स्विचिंग की आवश्यकता होती है। यह साफ है कि कैसे ये छोटे पहलू एक साथ काम करते हैं ताकि MOSFET को अपना काम, y'know करने के लिए एक साथ काम किया जा सके?

P55NF06 MOSFET के पेशेवरों और विपक्ष

P55NF06 N-CHANNEL POWER MOSFETमध्यम-वोल्टेज, उच्च-वर्तमान अनुप्रयोगों के लिए प्रदर्शन और बहुमुखी प्रतिभा का संतुलन प्रदान करता है, लेकिन इसकी सीमाएं भी हैं। यहाँ इसके प्रमुख पेशेवरों और विपक्ष हैं:

पेशेवरों

उच्च वर्तमान हैंडलिंग: 50 ए (25 डिग्री सेल्सियस पर) के एक निरंतर नाली वर्तमान (आईडी) के साथ और 200 ए तक पीक करंट, यह मज़बूती से मोटर ड्राइव और पावर कन्वर्टर्स जैसे उच्च-लोड अनुप्रयोगों का समर्थन करता है।

कम चालन हानि: इसका अल्ट्रा-लो ऑन-रेजिस्टेंस (आरडीएस (ऑन) vg 18 एम vgs पर वीजीएस = 10 वी) चालन के दौरान ऊर्जा हानि को कम करता है, समग्र प्रणाली दक्षता में सुधार करता है।

मध्यम वोल्टेज रेटिंग: एक 60V ड्रेन-सोर्स वोल्टेज (VDS) वोल्टेज स्पाइक्स के साथ अनुप्रयोगों के लिए एक सुरक्षित मार्जिन प्रदान करता है, जो 12V/24V सिस्टम (जैसे, ऑटोमोटिव, इंडस्ट्रियल) के लिए उपयुक्त है।

तेजी से स्विचिंग: कम गेट चार्ज () 72 नेकां) और त्वरित वृद्धि/गिरावट का समय उच्च आवृत्ति PWM सर्किट में कुशल संचालन को सक्षम करता है, जैसे कि DC-DC कन्वर्टर्स।

मजबूत थर्मल प्रदर्शन: To-220 पैकेज उत्कृष्ट गर्मी अपव्यय प्रदान करता है, जो उच्च-वर्तमान परिदृश्यों के लिए महत्वपूर्ण, उचित हीटसिंकिंग के साथ 150W पावर अपव्यय तक का समर्थन करता है।

हिमस्खलन: हिमस्खलन ऊर्जा (ईएएस) के लिए रेटेड, यह मोटर नियंत्रण और इन्वर्टर अनुप्रयोगों में विश्वसनीयता को बढ़ाता है, आगमनात्मक लोड संक्रमणों का सामना करता है।

प्रभावी लागत: प्रदर्शन और सामर्थ्य को संतुलित करता है, यह औद्योगिक और मोटर वाहन सहायक प्रणालियों के लिए एक बजट के अनुकूल विकल्प बनाता है।

दोष

सीमित वोल्टेज रेंज: 60V VDS रेटिंग उच्च-वोल्टेज अनुप्रयोगों (जैसे, 48V+ सिस्टम) में उपयोग करती है, जहां उच्च-वोल्टेज MOSFETs (जैसे, 100V+) की आवश्यकता होती है।

तर्क-स्तर अनुकूलित नहीं: जबकि 10V गेट ड्राइव के साथ कार्यात्मक, इसके गेट थ्रेसहोल्ड (VGS (TH) = 2–4V) को सच्चे तर्क-स्तरीय MOSFET के विपरीत, 3.3V तर्क के साथ विश्वसनीय संचालन के लिए अतिरिक्त गेट ड्राइवरों की आवश्यकता हो सकती है।

पैकेज बाधाओं: TO-220 पैकेज, हालांकि थर्मल रूप से कुशल, सतह-माउंट विकल्प (जैसे, D2PAK) की तुलना में थोक है, अंतरिक्ष-विवश डिजाइनों में उपयोग को सीमित करता है।

कुछ विकल्पों की तुलना में उच्च गेट चार्ज: नए MOSFETS की तुलना में, इसका गेट चार्ज (72 NC) मध्यम है, जो अल्ट्रा-हाई-फ्रीक्वेंसी (जैसे,> 200kHz) अनुप्रयोगों में स्विचिंग दक्षता को थोड़ा कम कर सकता है।

ओवरवॉल्टेज स्पाइक्स के प्रति संवेदनशीलता: 60V से परे, इसमें सुरक्षा का अभाव है, जिससे बड़े वोल्टेज ट्रांजेंट (जैसे, भारी औद्योगिक मशीनरी) के लिए वातावरण में बाहरी क्लैंपिंग सर्किट की आवश्यकता होती है।

P55NF06 MOSFET अनुप्रयोग

P55NF06, 60V वोल्टेज रेटिंग और 50A निरंतर वर्तमान क्षमता के साथ एक एन-चैनल पावर MOSFET, व्यापक रूप से विभिन्न उच्च-वर्तमान, मध्यम-वोल्टेज अनुप्रयोगों में इसका उपयोग कम ऑन-प्रतिरोध, तेजी से स्विचिंग गति और मजबूत प्रदर्शन के कारण किया जाता है। इसके प्रमुख अनुप्रयोग परिदृश्यों में शामिल हैं:

मोटर नियंत्रण प्रणालियाँ: डीसी मोटर्स, ब्रशलेस डीसी मोटर्स (BLDC), और औद्योगिक उपकरण, रोबोटिक्स और ऑटोमोटिव सहायक प्रणालियों में स्टेपर मोटर्स को चलाने के लिए आदर्श। इसकी उच्च वर्तमान हैंडलिंग क्षमता लोड उतार -चढ़ाव के तहत भी स्थिर संचालन सुनिश्चित करती है।

बिजली की आपूर्ति और कन्वर्टर्स: उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक मशीनरी और बैटरी-संचालित उपकरणों के लिए डीसी-डीसी हिरन/बूस्ट कन्वर्टर्स, वोल्टेज नियामकों, और स्विच-मोड पावर आपूर्ति (एसएमपीएस) में उपयोग किया जाता है। यह कुशलता से न्यूनतम ऊर्जा हानि के साथ बिजली रूपांतरण को संभालता है।

मोटर वाहन इलेक्ट्रॉनिक्स: इलेक्ट्रिक पावर स्टीयरिंग, लाइटिंग कंट्रोल और बैटरी मैनेजमेंट सिस्टम (बीएमएस) जैसे ऑटोमोटिव सबसिस्टम में लागू। इसका बीहड़ डिज़ाइन वाहनों के कठोर विद्युत और थर्मल वातावरण का सामना करता है।

इनवर्टर और पावर इनवर्टर: छोटे पैमाने पर इनवर्टर के लिए उपयुक्त है जो डीसी पावर (बैटरी या सौर पैनलों से) को एसी में परिवर्तित करते हैं, घरेलू उपकरणों या पोर्टेबल उपकरणों को पावर करते हैं।

बैटरी चार्जिंग सिस्टम: इलेक्ट्रिक टूल्स, ईवी सहायक बैटरी, और एनर्जी स्टोरेज सिस्टम के लिए बैटरी चार्जर्स में एकीकृत, चार्जिंग धाराओं का प्रबंधन करना और सुरक्षित संचालन सुनिश्चित करना।

लोड स्विच और सुरक्षा सर्किट: पावर डिस्ट्रीब्यूशन सर्किट में एक उच्च-वर्तमान लोड स्विच के रूप में कार्य करता है, तेजी से स्विचिंग के साथ ओवरक्रैक या शॉर्ट-सर्किट स्थितियों के लिए त्वरित प्रतिक्रिया को सक्षम करता है, डाउनस्ट्रीम घटकों की रक्षा करता है।

औद्योगिक स्वचालन: प्रोग्रामेबल लॉजिक कंट्रोलर्स (पीएलसी), मोटर ड्राइव और सेंसर मॉड्यूल में उपयोग किया जाता है, जो कारखाने ऑटोमेशन सेटअप में विश्वसनीय पावर स्विचिंग प्रदान करता है।

अन्य MOSFETs के साथ तुलनात्मक विश्लेषण

P55NF06 MOSFETजब मापदंडों और प्रदर्शन की बात आती है तो पेशेवरों और विपक्षों का अपना सेट होता है। जब आप इसे अन्य MOSFETS के खिलाफ ढेर कर देते हैं, तो चीजें दिलचस्प हो जाती हैं। उदाहरण के लिए, 2N7002 जैसे कम-वर्तमान वाले को लें-वे ज्यादातर छोटे-सिग्नल स्विचिंग के लिए हैं, जो कुछ सौ मिलीमीटर में टॉपिंग करते हैं। P55NF06, हालांकि, 50A को लगातार संभाल सकता है, जो एक बड़ी छलांग है। यह मोटर कंट्रोल या बीफ डीसी-डीसी कन्वर्टर्स जैसे उच्च-वर्तमान नौकरियों के लिए बेहतर है।
फिर IRF840 जैसे उच्च-वोल्टेज MOSFETs हैं, जो 500V ले सकते हैं। P55NF06 60V पर अधिकतम है, इसलिए यह उच्च-वोल्टेज सेटअप में इसकी गहराई से बाहर है। लेकिन 12V या 24V सिस्टम में? यह चमकता है। इसका ऑन-रेजिस्टेंस उन उच्च-वोल्टेज प्रकारों की तुलना में कम है, जो एक बड़ा प्लस है जब आप कम वोल्टेज और उच्च वर्तमान के साथ काम कर रहे हैं।
IRLZ44N जैसे लॉजिक-लेवल MOSFETS एक अलग कहानी है। वे कम गेट वोल्टेज के साथ काम करने के लिए बनाए गए हैं, लगभग 5 वी, जो माइक्रोकंट्रोलर्स के लिए सुपर सुविधाजनक है। P55NF06 को माइक्रोकंट्रोलर द्वारा भी संचालित किया जा सकता है, लेकिन इसे पूरी तरह से चालू करने के लिए वास्तव में लगभग 10V की आवश्यकता होती है। यह ईमानदारी से IRLZ44N की तुलना में एक परेशानी का एक सा है।
SIC MOSFET C2M0080120D जैसे उच्च-आवृत्ति विशेषज्ञ, अपने स्वयं के एक लीग में हैं। उन्हें छोटे स्विचिंग लॉस मिले हैं और वे सैकड़ों किलोहर्ट्ज़ या उससे अधिक पर चल सकते हैं। P55NF06 तेजी से स्विच करता है, लेकिन इसका गेट चार्ज उच्च तरफ है। यह सामान्य उच्च-आवृत्ति सामान के लिए ठीक है, जैसे 100kHz तक, लेकिन अल्ट्रा-हाई-फ़्रीक्वेंसी परिदृश्यों में? इतना नहीं।
यहां तक कि समान-रेटेड MOSFETS-50N06, 65N06- P55NF06 के बीच अपना स्वयं का आयोजन करता है। 50N06 अपने 50 ए करंट से मेल खाता है, लेकिन P55NF06 में ऑन-रेसिस्टेंस कम है, जिसका अर्थ है कि कम शक्ति बर्बाद हो गई है। 65N06 65A को संभाल सकता है, लेकिन इसकी ऑन-रेसिस्टेंस थोड़ा अधिक है। तो कुल मिलाकर, P55NF06 उन मामलों में अधिक कुशल है।

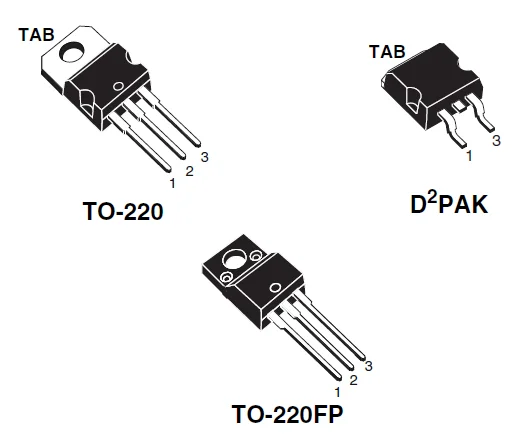

STP55NF06 पैकेज

STP55NF06 MOSFETकई पैकेज प्रकारों में उपलब्ध है। सबसे आम एक TO-220 पैकेज है। यह पैकेज स्थापित करना आसान है और इसमें अच्छी गर्मी है - अपव्यय प्रदर्शन, जो STP55NF06 के लिए उच्च -वर्तमान अनुप्रयोगों में काम करने के लिए फायदेमंद है। इसके अलावा, इसे D andPak और To-220FP प्रारूपों में भी पैक किया जा सकता है। D waspak पैकेज कुछ मामलों में अधिक कॉम्पैक्ट लेआउट प्रदान कर सकता है, जो सीमित स्थान वाले अनुप्रयोगों के लिए उपयुक्त है। To -220FP पैकेज की गर्मी - अपव्यय और स्थापना में अपनी विशेषताएं भी हो सकती हैं, लेकिन विशिष्ट प्रदर्शन को वास्तविक उत्पाद डिजाइन के अनुसार निर्धारित करने की आवश्यकता है।
