74LS00: फ़ंक्शन, एप्लिकेशन, फीचर्स और डेटशीट

में सबसे अधिक प्रतिनिधि एकीकृत सर्किट में से एक के रूप में74LS श्रृंखला, 74LS00चार-चैनल 2-इनपुट नंद गेट्स के अपने मुख्य डिजाइन के साथ, डिजिटल इलेक्ट्रॉनिक्स के क्षेत्र में एक मौलिक घटक बन गया है। यह लेख इस क्लासिक चिप का व्यापक रूप से विश्लेषण करेगा।

74LS00+बम

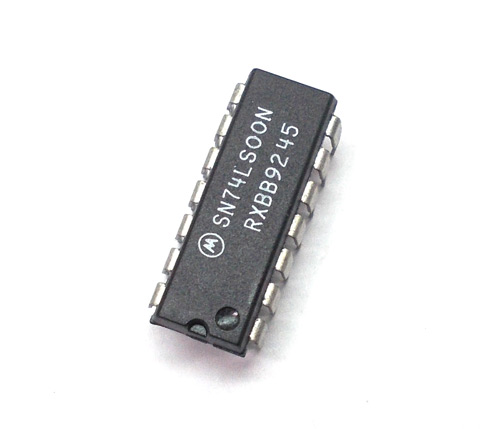

74LS00 overveiw

74LS00 एक व्यापक रूप से इस्तेमाल किया जाने वाला TTL (ट्रांजिस्टर-ट्रांसिस्टर लॉजिक) इंटीग्रेटेड सर्किट हैयह एक क्वाड 2-इनपुट नंद गेट के रूप में कार्य करता है। इसका मतलब है कि इसमें चार स्वतंत्र नंद गेट हैं, जिनमें से प्रत्येक में दो इनपुट पिन और एक आउटपुट पिन हैं। 74LS00 में प्रत्येक नंद गेट "नंद" तार्किक ऑपरेशन करता है: आउटपुट कम है (तर्क 0)केवल जब इसके दोनों इनपुट उच्च हैं (तर्क 1); अन्य सभी मामलों में (जब कम से कम एक इनपुट कम होता है), आउटपुट उच्च होता है (लॉजिक 1)। एक मौलिक लॉजिक बिल्डिंग ब्लॉक के रूप में, काउंटरों, फ्लिप-फ्लॉप और एन्कोडर्स जैसे अधिक जटिल डिजिटल सर्किट के निर्माण के लिए, विभिन्न डिजिटल सिस्टम, औद्योगिक नियंत्रण और इलेक्ट्रॉनिक उपकरणों में अनुप्रयोगों को खोजने के लिए आवश्यक है।

74LS00 पिनआउट

74LS00 विनिर्देश

74LS00 सुविधाएँ

एक क्लासिक कम-शक्ति Schottky TTL लॉजिक चिप के रूप में, 74LS00प्रदर्शन, विश्वसनीयता और लचीलापन को एकीकृत करता है। यहाँ इसकी मुख्य तकनीकी विशेषताओं का एक व्यवस्थित सारांश है:

चार स्वतंत्र चैनल डिजाइन:चार पूरी तरह से स्वतंत्र 2-इनपुट नंद गेट्स को एकीकृत करता है, प्रत्येक स्वतंत्र रूप से तर्क संकेतों को संसाधित करने में सक्षम है, जो चार-चैनल लॉजिक फ़ंक्शन (जैसे लॉजिक ऑपरेशंस, सिग्नल बफरिंग) के एक साथ कार्यान्वयन का समर्थन करता है।
मानक पिन संगतता:14-पिन दोहरी इन-लाइन पैकेज (डीआईपी) या सतह-माउंट (एसओआईसी/एसओपी) पैकेजिंग को अपनाता है, एक पिन लेआउट के साथ टीटीएल मानकों (जैसे, वीसीसी, पिन 14 से जुड़ा, जीएनडी 7 से पिन करने के लिए), अन्य टीटीएल चिप्स के साथ प्रत्यक्ष कैस्केडिंग की सुविधा देता है।
पुश-पुल आउटपुट संरचना:आउटपुट स्टेज एक पुश-पुल डिज़ाइन का उपयोग करता है, जो मजबूत ड्राइविंग क्षमता प्रदान करता है, उच्च स्तर (VOH) 2.4V) को आउटपुट करने में सक्षम और बड़ी धाराओं (8MA की अधिकतम IOL) को डूबने में सक्षम है, जो सीधे एलईडी और रिले जैसे ड्राइविंग लोड के लिए उपयुक्त है।

वाइड पावर सप्लाई वोल्टेज रेंज:विशिष्ट ऑपरेटिंग वोल्टेज 5V है, जिसमें 4.75-5.25V की स्वीकार्य उतार-चढ़ाव सीमा और 7V की सीमा मूल्य, विभिन्न बिजली आपूर्ति वातावरण के लिए अनुकूल है।
TTL स्तर संगतता:इनपुट उच्च-स्तरीय थ्रेशोल्ड (VIH), 2V, निम्न-स्तरीय दहलीज (VIL), 0.8V, TTL मानकों का सख्ती से; यह 3.3V या 2.5V लॉजिक सिग्नल (बाहरी स्तर के रूपांतरण की आवश्यकता) तक प्रत्यक्ष पहुंच का भी समर्थन करता है।
मध्यम-गति तर्क प्रदर्शन:विशिष्ट प्रसार देरी (TPD) 9-10NS है, जिसमें अधिकतम 35Mbps की अधिकतम डेटा दर है, गति और बिजली की खपत को संतुलित करना, अधिकांश मध्यम-गति डिजिटल सर्किट परिदृश्यों के लिए उपयुक्त है।
कम-शक्ति डिजाइन:स्थिर बिजली की खपत केवल 9MW (विशिष्ट मूल्य) है, जो पहले 74-सीरीज़ चिप्स (जैसे, 7400 40MW है) की तुलना में बहुत कम है, जो लंबे समय से चलने वाले उपकरणों के लिए उपयुक्त है।

उच्च सिंक वर्तमान क्षमता:अधिकतम निम्न-स्तरीय आउटपुट करंट (IOL) 8MA है, जो अतिरिक्त बफ़र्स के बिना सीधे 10 LS-TTL लोड या छोटे परिधीय (जैसे एलईडी सरणियों) को चलाने में सक्षम है।
पुश-पुल आउटपुट के लाभ:आउटपुट स्टेज एक पुश-पुल संरचना को अपनाता है, जो जल्दी से स्तर (VOH) 2.4V) को खींच सकता है और कुशलता से वर्तमान सिंक कर सकता है, सिग्नल विरूपण के जोखिम को कम करता है, विशेष रूप से कैपेसिटिव लोड ड्राइविंग के लिए उपयुक्त है।

ESD संरक्षण:अंतर्निहित इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) संरक्षण सर्किट, 3.5kV मानव-शरीर मॉडल इलेक्ट्रोस्टैटिक झटके को समझने में सक्षम, दीर्घकालिक उपयोग स्थिरता को बढ़ाता है।
एंटी-शोर क्षमता:इनपुट उच्च शोर मार्जिन (उच्च-स्तरीय शोर मार्जिन VNH ≥ 0.4V, निम्न-स्तरीय VNL ≥ 0.4V) के साथ एक Schmitt ट्रिगर संरचना को अपनाता है, प्रभावी रूप से सिग्नल हस्तक्षेप को दबा देता है।
इनपुट सुरक्षा तंत्र:अप्रयुक्त इनपुट पिन को 1K and रोकनेवाला के माध्यम से VCC तक खींचने की सिफारिश की जाती है या सीधे फ्लोटिंग के कारण होने वाली झूठी ट्रिगर से बचने के लिए, तार्किक स्थिरता सुनिश्चित करने के लिए।

वाणिज्यिक ग्रेड (74LS00):ऑपरेटिंग तापमान रेंज 0-70 ° C है, जो उपभोक्ता इलेक्ट्रॉनिक्स और औद्योगिक नियंत्रण जैसे पारंपरिक परिदृश्यों के लिए उपयुक्त है।
सैन्य ग्रेड (54LS00):-55-125 डिग्री सेल्सियस तक विस्तारित, एयरोस्पेस और वाहन-माउंटेड अनुप्रयोगों जैसे चरम वातावरण की जरूरतों को पूरा करना।
संग्रहण का स्थायित्व:भंडारण तापमान रेंज -65-150 डिग्री सेल्सियस है, जिसमें दीर्घकालिक भंडारण के दौरान प्रदर्शन पर कोई प्रभाव नहीं पड़ता है।

74LS00 अनुप्रयोग

बुनियादी तर्क संचालन:कॉम्बिनेशनल लॉजिक सर्किट में, यह न केवल सरल "नंद" निर्णयों के लिए उपयोग किया जाता है (जैसे कि "ट्रिगरिंग क्रियाएं जब दो स्थितियां एक साथ मिलती हैं") लेकिन सिग्नल उलटा के लिए एक बुनियादी इकाई के रूप में भी कार्य करती है। उदाहरण के लिए, यह पढ़ने और लिखने के निर्देशों के बीच स्विच करने के लिए डेटा बसों में नियंत्रण संकेतों पर तार्किक उलटा करता है।
यूनिवर्सल गेट रूपांतरण:डी मॉर्गन के कानूनों के साथ, दो इनपुट को छोटा करना सीधे गेट (एकल-इनपुट उलटा) के रूप में कार्य कर सकता है; एक नंद गेट के साथ एक नहीं गेट का संयोजन एक और गेट बनाता है (नंद की इनवर्टिंग विशेषता को समाप्त करना); नंद गेट से कनेक्ट करने से पहले पहले गेट्स के माध्यम से इनपुट पास करना एक या गेट में परिणाम। यह लचीलापन इसे कई समर्पित गेट चिप्स को बदलने की अनुमति देता है, सर्किट डिजाइन जटिलता को कम करता है।
भंडारण और अनुक्रमिक सर्किट:क्रॉस-कपलिंग दो नंद गेट्स द्वारा गठित एसआर फ्लिप-फ्लॉप्स "सेट-रीसेट" कार्यों को लागू कर सकते हैं (जैसे कि बटनों द्वारा ट्रिगर की गई स्टेट लैचिंग); जब डी फ्लिप-फ्लॉप तक विस्तारित किया जाता है, तो वे घड़ी सिग्नल नियंत्रण के तहत डेटा को सिंक्रोनस रूप से संग्रहीत कर सकते हैं, रजिस्टरों, शिफ्ट रजिस्टर और काउंटरों के मुख्य घटकों के रूप में सेवा कर सकते हैं (जैसे, 4-बिट बाइनरी काउंटरों में इंटर-बिट लॉजिक कनेक्शन)।
अंकगणित सर्किट: मैंn आधे-अधूरे, नंद गेट्स "XOR" (SUM) और "और" (कैरी) संचालन को लागू करते हैं; पूर्ण-एडर्स हैंडल कैस्केड नंद गेट्स के माध्यम से प्रसार को ले जाते हैं, व्यापक रूप से सरल कैलकुलेटर के अतिरिक्त मॉड्यूल में उपयोग किया जाता है; इनवर्टिंग लॉजिक के साथ संयुक्त, वे बाइनरी घटाव (दो के पूरक अंकगणित के माध्यम से जोड़ने के लिए परिवर्तित) का एहसास कर सकते हैं, छोटे डिजिटल उपकरणों में संख्यात्मक प्रसंस्करण के लिए उपयुक्त है।
औद्योगिक नियंत्रण और सिग्नल प्रोसेसिंग: मोटर ड्राइव सर्किट में, नंद गेट्स ने मल्टी-कंडीशन परिदृश्यों को जज किया जैसे कि "इमरजेंसी स्टॉप सिग्नल ट्रिगर नॉट ट्रिगर + स्टार्ट सिग्नल मान्य" सुरक्षित स्टार्टअप सुनिश्चित करने के लिए; अनुक्रमिक सर्किटों में, उनकी तेज स्विचिंग विशेषताओं का उपयोग सेंसर आउटपुट पल्स सिग्नल (ग्लिच को खत्म करने) को आकार देने या घड़ी संकेतों के बढ़ते/गिरने वाले किनारों का पता लगाने के लिए किया जाता है, सटीक समय सिंक्रनाइज़ेशन (जैसे, डेटा अधिग्रहण में ट्रिगर क्षणों को नियंत्रित करते हुए) को प्राप्त करते हैं।
शैक्षिक और DIY परिदृश्य:इलेक्ट्रॉनिक प्रयोगों में, इसका उपयोग अक्सर बुनियादी अवधारणाओं को प्रदर्शित करने के लिए किया जाता है जैसे कि लॉजिक गेट्स और फ्लिप-फ्लॉप लैचिंग सिद्धांतों के सत्य तालिका सत्यापन; DIY परियोजनाओं में, यह "ड्यूल-बटन अनलॉक सर्किट" का निर्माण कर सकता है (केवल तब जब दोनों बटन दबाया जाता है) और "लाइट-नियंत्रित + ध्वनि-नियंत्रित दोहरे कंडीशन लैंप" (जब यह अंधेरा होता है और ध्वनि होती है, तो प्रकाश होती है), प्रोग्रामिंग के बिना तर्क नियंत्रण को सक्षम करता है।
उच्च-आवृत्ति और इंटरफ़ेस अनुप्रयोग:टीटीएल के नैनोसेकॉन्ड-लेवल प्रसार देरी (आमतौर पर 10Ns) पर भरोसा करते हुए, यह प्रारंभिक कंप्यूटरों के परिधीय इंटरफेस (जैसे, कीबोर्ड स्कैनिंग सर्किट में रो-कॉलम सिग्नल डिकोडिंग) और शॉर्ट-डिस्टेंस संचार में बेसबैंड सिग्नल प्रोसेसिंग के लिए उपयुक्त है (जैसे, यूएआरटी प्रोटोकॉल में सरल तर्क सत्यापन); इसका पुश-पुल आउटपुट 10 मानक टीटीएल लोड को चला सकता है, जिससे एलईडी और रिले जैसे परिधीयों के लिए सीधा संबंध, इंटरफ़ेस ड्राइव डिज़ाइन को सरल बनाता है।

74LS00 के लाभ

74LS00कई प्रमुख लाभ प्रदान करता है जो डिजिटल इलेक्ट्रॉनिक्स में एक मूलभूत घटक के रूप में अपनी भूमिका को मजबूत करता है:

सार्वभौमिक तर्क लचीलापन: एक क्वाड 2-इनपुट नंद गेट के रूप में, यह एक "सार्वभौमिक गेट" है-सरल वायरिंग के माध्यम से, और, या, XOR, और अन्य तर्क गेट्स में पुन: उपयोग करने योग्य है (डी मॉर्गन के कानूनों का लाभ उठाते हुए)। यह कई विशिष्ट आईसी की आवश्यकता को समाप्त करता है, सर्किट डिजाइन को सरल बनाता है और घटक गणना को कम करता है।

मजबूत टीटीएल संगतता: एक मानक +5V बिजली की आपूर्ति पर काम करना और टीटीएल वोल्टेज मानकों (इनपुट/आउटपुट स्तर) का कड़ाई से पालन करना, यह अन्य टीटीएल उपकरणों के साथ मूल रूप से एकीकृत करता है। यह प्लग-एंड-प्ले संगतता इसे मिश्रित टीटीएल सिस्टम में एक विश्वसनीय विकल्प बनाती है।

संतुलित प्रदर्शन: इसकी कम-शक्ति शोट्की (एलएस) डिजाइन गति और दक्षता के बीच संतुलन बनाती है। ~ 10Ns के एक विशिष्ट प्रसार देरी के साथ, यह मध्यम-से-उच्च गति वाले अनुप्रयोगों का समर्थन करता है, जबकि इसकी स्थिर बिजली की खपत (~ 9MW) पहले 74-श्रृंखला वेरिएंट (जैसे, 7400 40MW पर) की तुलना में काफी कम है, जो लंबे समय तक चलने वाले उपकरणों के लिए ऊर्जा-कुशल हो जाती है।

मजबूत ड्राइविंग क्षमता: एक पुश-पुल आउटपुट चरण से लैस, यह सीधे 10 मानक टीटीएल लोड तक ड्राइव कर सकता है, अतिरिक्त बफर सर्किट की आवश्यकता से बच सकता है। यह एलईडी, रिले, या अन्य लॉजिक चिप्स जैसे बाह्य उपकरणों के साथ इंटरफेसिंग को सरल बनाता है।

व्यावहारिक उपलब्धता और लागत-प्रभावशीलता: 14-पिन डीआईपी (ब्रेडबोर्ड प्रोटोटाइपिंग के लिए आदर्श) और सतह-माउंट पैकेज में व्यापक रूप से उपलब्ध है, यह कम लागत और आसानी से खट्टा है। यह पहुंच इसे शैक्षिक प्रयोगशालाओं, शौक परियोजनाओं और छोटे पैमाने पर उत्पादन में एक प्रधान बनाती है।

विश्वसनीयता: अंतर्निहित ईएसडी सुरक्षा (3.5kV मानव-शरीर मॉडल डिस्चार्ज) और सभ्य शोर मार्जिन (उच्च/निम्न दोनों स्तरों के लिए) 0.4V) शोर वातावरण में स्थिरता बढ़ाते हैं। वाणिज्यिक-ग्रेड वेरिएंट 0–70 डिग्री सेल्सियस पर मज़बूती से काम करते हैं, सैन्य-ग्रेड (54LS00) के साथ कठोर परिस्थितियों के लिए -55-125 ° C तक फैली हुई है।

74LS00？ का उपयोग कैसे करें

उपयोग करने के लिए74LS00(टीटीएल परिवार में एक क्वाड 2-इनपुट नंद गेट आईसी), सेटअप, बुनियादी परीक्षण और व्यावहारिक अनुप्रयोगों के लिए इन चरणों का पालन करें:

1। हार्डवेयर सेटअप: पावर और पिनआउट

74LS00 की आवश्यकता है+5 वी डीसी बिजली की आपूर्ति(टीटीएल मानक) और उचित पिन कनेक्शन।

चरण 1: पावर कनेक्शन:

कनेक्ट पिन 14 (वीसीसी) से +5v।

कनेक्ट पिन 7 (Gnd) सर्किट की जमीन पर।

• STRP 2: 4 स्वतंत्र नंद गेट्स के लिए पिनआउट:
  आईसी में 4 अलग-अलग 2-इनपुट नंद गेट हैं। प्रत्येक गेट में 2 इनपुट और 1 आउटपुट होते हैं:

  द्वार संख्या	इनपुट ए	इनपुट बी	आउटपुट वाई
  1	पिन 1	पिन २	पिन ३
  2	पिन ४	पिन ५	पिन ६
  3	पिन 9	पिन 10	पिन 8
  4	पिन १२	पिन 13	पिन ११

2। मूल परीक्षण: नंद तर्क सत्यापित करें

एक नंद गेट का मुख्य नियम है: आउटपुट कम है (0V)केवल अगर दोनों इनपुट उच्च हैं (5V); अन्यथा, आउटपुट उच्च (5V) है।

चरण 1: एक परीक्षण सर्किट बनाएं

एक गेट के लिए (जैसे, गेट 1, पिन 1, 2, 3):

• इनपुट पिन 1 और 2 से कनेक्ट करेंतर्क स्रोत(जैसे, टॉगल स्विच +5V/GND, या ब्रेडबोर्ड रेल से जुड़ा हुआ है)।
• आउटपुट पिन 3 को कनेक्ट करेंसूचक(उदाहरण के लिए, GND के लिए 220 expresess रोकनेवाला के साथ श्रृंखला में एक एलईडी; आउटपुट उच्च होने पर एलईडी रोशनी)।

चरण 2: सभी इनपुट संयोजनों का परीक्षण करें

जांचें कि क्या आउटपुट नंद सत्य तालिका से मेल खाता है:

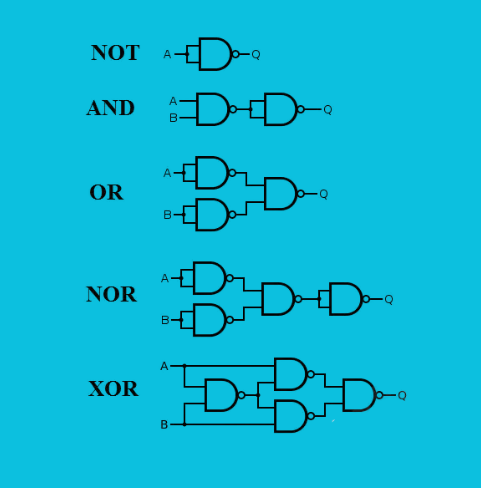

3। उन्नत उपयोग: अन्य तर्क गेट्स में परिवर्तित करें

नंद गेट्स "सार्वभौमिक" हैं - वे सरल वायरिंग के साथ किसी भी तर्क गेट की नकल कर सकते हैं:

उदाहरण 1: गेट नहीं (इन्वर्टर)

एक नहीं गेट अपने इनपुट इनवर्स करता है:

• तारों: एक नंद गेट के दो इनपुट को छोटा करें (जैसे, गेट 1 के पिन 1 से पिन 1 कनेक्ट करें)।
• तर्क -संबंधी:।

उदाहरण 2: और गेट

एक और गेट केवल तभी उच्च आउटपुट करता है जब दोनों इनपुट उच्च हैं:

तारों:

एक नंद गेट के रूप में गेट 1 का उपयोग करें।

गेट 1 के आउटपुट को उल्टा करने के लिए गेट 2 का उपयोग न करें (इसके इनपुट को छोटा करें) के रूप में करें।

गेट 1 के आउटपुट (पिन 3) को गेट 2 के इनपुट्स (पिन 4 और 5) से कनेक्ट करें।

तर्क -संबंधी:।

उदाहरण 3: या गेट

एक या गेट अधिक आउटपुट करता है यदि कम से कम एक इनपुट अधिक है:

तारों(डी मॉर्गन के नियम का उपयोग करना::

बनाने के लिए गेट्स (उनके इनपुट्स को कम) के रूप में दो नंद फाटकों का उपयोग करें।

जोड़नाएक तीसरे नंद गेट के इनपुट के लिए।

परिणाम: तीसरे गेट का आउटपुट A + B के बराबर है।

प्रमुख सावधानियां

वोल्टेज सीमा: कभी भी +7V से अधिक नहींवीसीसी; इनपुट को TTL स्तरों के भीतर रहना चाहिए (कम: 0–0.8V; उच्च: 2–5V)।

decoupling: के बीच 0.1μF संधारित्र जोड़ेंवीसीसीऔर बिजली के शोर को कम करने के लिए GND।

ईएसडी संरक्षण: इलेक्ट्रोस्टैटिक क्षति से बचने के लिए आईसी को ध्यान से संभालें।

भार: प्रत्येक आउटपुट 10 टीटीएल लोड तक ड्राइव कर सकता है। भारी भार (जैसे, रिले) के लिए, एक बफर का उपयोग करें।

74LS00 वैकल्पिक

Sn54ls00: एक सैन्य-ग्रेड संस्करण, यह पूरी तरह से कार्यात्मक रूप से 74LS00 (क्वाड 2-इनपुट नंद गेट) के साथ संगत है, लेकिन एक व्यापक ऑपरेटिंग तापमान रेंज (-55 ° C से 125 ° C) और उच्च विश्वसनीयता की सुविधा देता है, जिससे यह चरम वातावरण के लिए उपयुक्त है।
SN7400: 74 श्रृंखला में एक प्रारंभिक मानक टीटीएल मॉडल, यह एक क्वाड 2-इनपुट नंद गेट भी है, लेकिन एक गैर-शोटकी प्रक्रिया का उपयोग करता है। इसमें एलएस श्रृंखला की तुलना में अधिक बिजली की खपत है और बुनियादी टीटीएल वोल्टेज स्तरों के साथ संगत होने के साथ -साथ थोड़ा धीमी गति से स्विचिंग गति है।
CD4011: CMOS तकनीक (4000 श्रृंखला का हिस्सा) पर आधारित एक क्वाड 2-इनपुट नंद गेट। इसमें एक व्यापक ऑपरेटिंग वोल्टेज रेंज (आमतौर पर 3-18V) और बेहद कम बिजली की खपत है, लेकिन इसकी स्विचिंग गति TTL की तुलना में धीमी है। यह कम-शक्ति परिदृश्यों के लिए उपयुक्त है और इसमें 74LS00 के समान तार्किक कार्य है।
74LS08: 74LS श्रृंखला से संबंधित, यह एक अलग तार्किक ऑपरेशन के साथ क्वाड 2-इनपुट और गेट (नंद गेट नहीं) के रूप में कार्य करता है-यह केवल एक उच्च स्तर का आउटपुट करता है जब दोनों इनपुट उच्च होते हैं। इस कार्यात्मक अंतर पर ध्यान दिया जाना चाहिए।
74LS00CH/DC/J/N/NA/PC/W: सभी 74LS00 के व्युत्पन्न मॉडल हैं, एक ही कोर फ़ंक्शन (क्वाड 2-इनपुट नंद गेट) के साथ। अंतर मुख्य रूप से पैकेज प्रकारों (जैसे डीआईपी, एसएमडी), निर्माता-विशिष्ट चिह्नों या गुणवत्ता ग्रेड में निहित हैं। उनके विद्युत पैरामीटर 74LS00 के साथ संगत हैं, जिससे प्रत्यक्ष अंतर की अनुमति मिलती है।
901521-01/AMX3550/C74LS00P/DM74LS00N, आदि: अधिकांश विभिन्न निर्माताओं (जैसे कि टेक्सास इंस्ट्रूमेंट्स, हिताची, तोशिबा, आदि) द्वारा निर्मित समान मॉडल हैं। वे पूरी तरह से कार्यात्मक रूप से 74LS00 (क्वाड 2-इनपुट नंद गेट) के साथ संगत हैं, संगत पिन कॉन्फ़िगरेशन और विद्युत विशेषताओं के साथ। वे केवल निर्माताओं के नामकरण सम्मेलनों के कारण भिन्न होते हैं और सीधे उपयोग के लिए प्रतिस्थापित किया जा सकता है।

74LS00 बनाम 74HC00

74HC00 और74LS00क्या दोनों आईसीएस चार बुनियादी नंद गेट्स की विशेषता हैं, जो डिजिटल इलेक्ट्रॉनिक्स में मौलिक हैं। प्रमुख अंतर उनकी गति विशेषताओं में निहित है, 74HC00 हाई-स्पीड और 74LS00 कम-गति के साथ है।

यहाँ दो आईसी के बीच कुछ अन्य अंतर हैं:

एचसी परिवार को सीएमओएस तकनीक के माध्यम से हासिल की गई कम शक्ति का उपभोग करते हुए एलएस की गति से मेल खाने के लिए डिज़ाइन किया गया था।

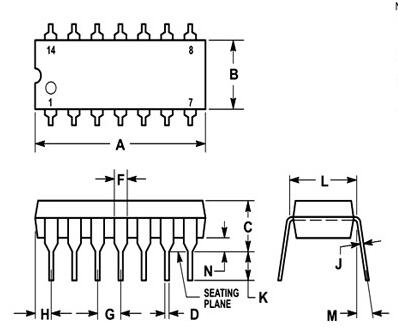

74LS00 पैकेज आयाम

74LS00 निर्माता

जैसाएक क्लासिक कम-शक्ति Schottky TTL लॉजिक चिप, 74LS00यूरोप, अमेरिका और जापान के कई अर्धचालक दिग्गजों को शामिल करते हुए, निर्माताओं का एक विविध परिदृश्य है।
फेयरचाइल्ड सेमीकंडक्टरइस चिप का अग्रणी है। जब इसने पहली बार 1970 के दशक में 74LS श्रृंखला शुरू की, तो 74LS00 चार 2-इनपुट नंद गेट्स के न्यूनतम डिजाइन के साथ डिजिटल सर्किट की आधारशिला बन गया। इसका DIP-14 पैकेज और पुश-पुल आउटपुट स्ट्रक्चर सेट उद्योग मानकों को सेट करता है।
निकटता से,टेक्सास इंस्ट्रूमेंट्स (टीआई)SN74LS00 श्रृंखला के साथ अपने बाजार नेतृत्व को मजबूत किया। स्थिर प्रक्रिया नियंत्रण और सैन्य-ग्रेड (54LS00) उत्पाद लाइनों का लाभ उठाते हुए, इसने एयरोस्पेस और औद्योगिक क्षेत्रों में अनुप्रयोगों का विस्तार किया।राष्ट्रीय अर्धचालकउपभोक्ता इलेक्ट्रॉनिक्स और शैक्षिक परिदृश्यों में लोकप्रियकरण पर जोर देते हुए, अपनी DM74LS00 श्रृंखला के साथ नागरिक बाजार पर ध्यान केंद्रित किया।
जापानी निर्माताHitachiऔररेनेससHD74LS00 श्रृंखला के साथ एशिया-प्रशांत बाजार में प्रवेश किया, SMD पैकेज संस्करणों की पेशकश की गई, जो कि लघु आवश्यकताओं को पूरा करने के लिए है।अर्धचालक परउच्च लागत प्रदर्शन के साथ छोटे और मध्यम बैच के आदेशों को कवर करते हुए, मोटोरोला की उत्पादन लाइन जारी रखी।
विशेष रूप से, सभी निर्माताओं ने अलग-अलग ब्रांडों से 74LS00s की प्रत्यक्ष संपर्क सुनिश्चित करते हुए, 14-पिन TTL मानक का सख्ती से पालन किया। इस खुले पारिस्थितिकी तंत्र ने आधी सदी से अधिक समय तक इसके निरंतर आवेदन को सक्षम किया है। आज, जबकि टीआई और सेमीकंडक्टर पर मुख्यधारा के आपूर्तिकर्ता बने हुए हैं, फेयरचाइल्ड की तकनीकी विरासत के रूप में पायनियर को हमेशा के लिए इस "डिजिटल सर्किट के सार्वभौमिक बिल्डिंग ब्लॉक" के जीन में खोदा गया है।

निष्कर्ष

सारांश में, इसके स्थिर नंद गेट लॉजिक फ़ंक्शन के साथ, टीटीएल स्तरों के साथ संगत विद्युत विशेषताओं, और परिदृश्यों के लिए व्यापक अनुकूलनशीलता,74LS00डिजिटल सर्किट डिजाइन में एक अपरिहार्य बुनियादी घटक बन गया है।

यदि आपको चिप्स की इस श्रृंखला के लिए नवीनतम उद्धरण और आपूर्ति श्रृंखला जानकारी प्राप्त करने की आवश्यकता है, तो कृपया किसी भी समय हमसे संपर्क करने के लिए स्वतंत्र महसूस करें, और हम आपको पेशेवर तकनीकी सहायता और खरीद सेवाएं प्रदान करेंगे।
