टेक्सास इंस्ट्रूमेंट्स TL16C752DPFBR+बम

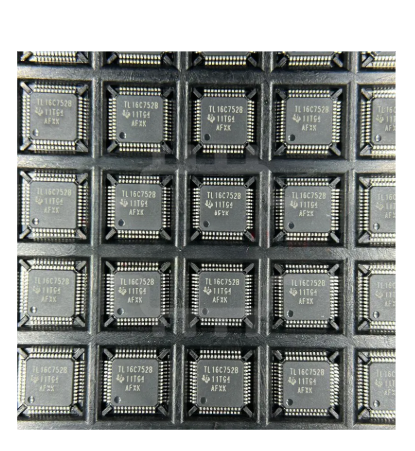

टेक्सास इंस्ट्रूमेंट्स TL16C752DPFBR एक दोहरी सार्वभौमिक एसिंक्रोनस रिसीवर ट्रांसमीटर (UART) है। यह 64 - बाइट फिफ़ोस प्रति चैनल के साथ आता है, जो कनेक्टेड प्रोसेसर पर लोड को कम करता है। 3 एमबीपीएस तक डेटा दरों पर संचालित, यह उच्च गति संचार परिदृश्यों के लिए सूट करता है। एक विस्तृत आपूर्ति वोल्टेज रेंज के साथ 1.62 V से 5.5 V तक, यह पावर सोर्सिंग में लचीलापन प्रदान करता है। यह रुपये - 485 और IRDA प्रोटोकॉल का समर्थन करता है। एक 48 - पिन TQFP पैकेज में रखा गया, यह अंतरिक्ष के लिए कॉम्पैक्ट है - विवश डिजाइन।
टेक्सास इंस्ट्रूमेंट्स TL16C752DPFBR की विशेषताएं
टेक्सास इंस्ट्रूमेंट्स TL16C752DPFBR उल्लेखनीय सुविधाओं के साथ एक दोहरी सार्वभौमिक अतुल्यकालिक रिसीवर ट्रांसमीटर (UART) है। इसमें प्रेषित और प्राप्त करने के लिए 64-बाइट FIFOs हैं, जो डेटा को बफ़र करके प्रोसेसर ओवरहेड को कम करते हैं। डिवाइस 1.62 V से 5.5 V तक एक विस्तृत आपूर्ति वोल्टेज रेंज का समर्थन करता है, जिससे यह विभिन्न अनुप्रयोगों के लिए उपयुक्त है। यह उच्च डेटा दरों को प्राप्त कर सकता है, 48-मेगाहर्ट्ज ऑसिलेटर इनपुट घड़ी के साथ 5 वी या 3.3 वी पर 3 एमबीपीएस तक। TL16C752DPFBR दोनों सॉफ्टवेयर और हार्डवेयर प्रवाह नियंत्रण प्रदान करता है। हार्डवेयर प्रवाह नियंत्रण ऑटो - सीटीएस और ऑटो - आरटीएस का उपयोग करता है, जो ओवररन त्रुटियों को रोकने में मदद करता है। सॉफ्टवेयर प्रवाह नियंत्रण XON और XOFF वर्णों के साथ प्रोग्राम करने योग्य है। इसमें एक प्रोग्रामेबल बॉड रेट जनरेटर भी है, जो डेटा ट्रांसफर स्पीड की एक विस्तृत श्रृंखला के लिए अनुमति देता है। इसके अलावा, डिवाइस रुपये - 485 मोड और इन्फ्रारेड डेटा एसोसिएशन (IRDA) क्षमता का समर्थन करता है। इसमें निदान के लिए आंतरिक परीक्षण और लूपबैक क्षमताएं हैं। अपने 48 - पिन TQFP पैकेज के साथ, यह ऑटोमोटिव इन्फोटेनमेंट, मोबाइल उपकरणों और संचार उपकरणों जैसे अनुप्रयोगों के लिए एक कॉम्पैक्ट समाधान प्रदान करता है।
टेक्सास इंस्ट्रूमेंट्स TL16C752DPFBR के एप्लिकेशन
टेक्सास इंस्ट्रूमेंट्स TL16C752DPFBR, 64-बाइट FIFOS के साथ एक दोहरी UART, कई उद्योगों में व्यापक उपयोग पाता है। ऑटोमोटिव इन्फोटेनमेंट सिस्टम में, इसकी उच्च गति डेटा ट्रांसफर क्षमताओं (3 एमबीपीएस तक) और व्यापक आपूर्ति वोल्टेज रेंज (1.62 वी - 5.5 वी) महत्वपूर्ण हैं। यह सिर - यूनिट, सेंसर, और डिस्प्ले जैसे कार घटकों के बीच निर्बाध संचार को सक्षम बनाता है। उदाहरण के लिए, यह वास्तविक समय नेविगेशन डेटा या मीडिया जानकारी को प्रसारित कर सकता है, समग्र उपयोगकर्ता अनुभव को बढ़ा सकता है। मोबाइल उपकरणों में, TL16C752DPFBR का कम - बिजली की खपत और छोटे 48 - पिन TQFP पैकेज इसे एक आदर्श विकल्प बनाते हैं। यह मोबाइल सहायक उपकरण जैसे कि बाहरी मोडेम या वायरलेस मॉड्यूल की संचार आवश्यकताओं का समर्थन करता है, उच्च गति वाले इंटरनेट एक्सेस या ब्लूटूथ कनेक्टिविटी जैसी सुविधाओं के लिए स्थिर डेटा ट्रांसफर सुनिश्चित करता है। औद्योगिक कंप्यूटिंग के दायरे में, एक विस्तृत तापमान सीमा (-40 ° C से 85 ° C) में काम करने की क्षमता और हार्डवेयर और सॉफ्टवेयर प्रवाह नियंत्रण के लिए समर्थन अमूल्य है। इसका उपयोग औद्योगिक नियंत्रण प्रणालियों में सेंसर, एक्ट्यूएटर्स और प्रोग्रामेबल लॉजिक कंट्रोलर्स (पीएलसी) के साथ संवाद करने के लिए किया जा सकता है। यह कठोर औद्योगिक वातावरण में विश्वसनीय डेटा ट्रांसमिशन सुनिश्चित करता है, विनिर्माण प्रक्रियाओं और निगरानी प्रणालियों के सुचारू संचालन की सुविधा प्रदान करता है।
टेक्सास इंस्ट्रूमेंट्स TL16C752DPFBR की विशेषताएं
| चैनल की संख्या | 2 | फिफ़ो (बाइट) | 64 |
| आरएक्स फीफो ट्रिगर स्तर (#) | 16 | TX FIFO ट्रिगर स्तर (#) | 16 |
| प्रोग्रामेबल फीफो ट्रिगर स्तर | हाँ | सीपीयू इंटरफ़ेस | 86 |
| VCC = 2.5 V पर बॉड रेट और 16X सैंपलिंग (अधिकतम) (MBPS) के साथ | 1.5 | VCC = 1.8 V और 16X नमूने (अधिकतम) (MBPS) के साथ बॉड दर | 1 |
| VCC = 3.3 V और 16X नमूने (अधिकतम) (MBPS) के साथ बॉड दर | 2 | VCC = 5 V और 16X नमूने (अधिकतम) (MBPS) के साथ बॉड दर | 3 |
| संचालन वोल्टेज | 1.62 से 5.5 | ऑटो आरटीएस/सीटीएस | हाँ |
| रेटिंग | सूची | परिचालन तापमान सीमा (° C) | -40 से 85 |
टेक्सास इंस्ट्रूमेंट्स TL16C752DPFBR का डेटशीट
टेक्सास इंस्ट्रूमेंट्स TL16C752DPFBR की श्रेणी-UART इंटरफेस ICS
UART (यूनिवर्सल एसिंक्रोनस रिसीवर ट्रांसमीटर) इंटरफेस ICS इलेक्ट्रॉनिक्स की दुनिया में एक महत्वपूर्ण भूमिका निभाता है। ये एकीकृत सर्किट विभिन्न उपकरणों के बीच सहज सीरियल संचार को सक्षम करने के लिए डिज़ाइन किए गए हैं। संक्षेप में, एक UART इंटरफ़ेस IC एक पुल के रूप में कार्य करता है जो समानांतर और सीरियल रूपों के बीच डेटा को परिवर्तित करता है। यह रूपांतरण आवश्यक है क्योंकि कई डिवाइस, विशेष रूप से एम्बेडेड सिस्टम और कंप्यूटर बाह्य उपकरणों में, सीरियल पोर्ट का उपयोग करके संवाद करते हैं। उदाहरण के लिए, माइक्रोकंट्रोलर द्वारा आधारित परियोजनाओं में, UART इंटरफ़ेस IC माइक्रोकंट्रोलर को सेंसर, एक्ट्यूएटर्स, या संचार मॉड्यूल जैसे अन्य घटकों से डेटा भेजने और प्राप्त करने की अनुमति देता है। UART इंटरफ़ेस ICs व्यापक रूप से विभिन्न उद्योगों में उपयोग किए जाते हैं। कंप्यूटिंग क्षेत्र में, वे पीसी में सीरियल संचार के लिए मानक हैं। वे कंप्यूटर के मदरबोर्ड और बाहरी उपकरणों जैसे मॉडेम के बीच कनेक्शन को सक्षम करते हैं, जो इंटरनेट एक्सेस के लिए उपयोग किए जाते हैं। दूरसंचार उद्योग में, UARTs का उपयोग बेस स्टेशनों और राउटर जैसे उपकरणों में किया जाता है। वे विभिन्न नेटवर्क घटकों के बीच डेटा पैकेट को प्रसारित करने में मदद करते हैं, नेटवर्क इन्फ्रास्ट्रक्चर के भीतर सुचारू संचार सुनिश्चित करते हैं। एंबेडेड सिस्टम भी UART इंटरफ़ेस ICS पर बहुत अधिक भरोसा करते हैं। इंटरनेट ऑफ थिंग्स (IoT) डिवाइस में, उदाहरण के लिए, एक UART इंटरफ़ेस IC का उपयोग एक माइक्रोकंट्रोलर को सेंसर से जोड़ने के लिए किया जा सकता है जो तापमान, आर्द्रता या गति जैसे डेटा एकत्र करते हैं। यह डेटा तब प्रक्रिया के लिए IoT नेटवर्क के अन्य भागों में क्रमिक रूप से भेजा जा सकता है।
बाजार में उपलब्ध कई UART इंटरफ़ेस ICs में, टेक्सास इंस्ट्रूमेंट्स TL16C752DPFBR बाहर खड़ा है। यह एक दोहरी UART है, जिसका अर्थ है कि इसमें सीरियल संचार के लिए दो स्वतंत्र चैनल हैं। 64 के साथ - बाइट FIFOS (पहले - इन - पहले - आउट) दोनों के लिए संक्रमण और संचालन प्राप्त करते हैं, यह डेटा को प्रभावी ढंग से बफर कर सकता है, कनेक्टेड प्रोसेसर पर लोड को कम कर सकता है। 3 एमबीपीएस तक की उच्च डेटा दरों पर काम करना, यह उन अनुप्रयोगों के लिए उपयुक्त है जिन्हें तेजी से डेटा ट्रांसफर की आवश्यकता होती है। इसकी विस्तृत आपूर्ति वोल्टेज रेंज 1.62 V से 5.5 V तक इसे बहुमुखी बनाती है, जो विभिन्न बिजली - आपूर्ति परिदृश्यों में उपयोग करने में सक्षम है। इसके अतिरिक्त, यह रुपये - 485 और IRDA जैसे प्रोटोकॉल का समर्थन करता है, विभिन्न संचार -आधारित प्रणालियों में अपनी आवेदन संभावनाओं का विस्तार करता है।
