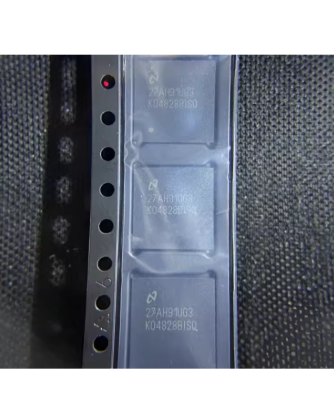

टेक्सास इंस्ट्रूमेंट्स LMK04828BISQ/NOPB+बम
टेक्सास इंस्ट्रूमेंट्स LMK04828BISQ/NOPB एक उच्च-प्रदर्शन घड़ी घबराना क्लीनर है। एक दोहरी-लूप पीएलएल आर्किटेक्चर के साथ, यह अल्ट्रा-लो आरएमएस घबराहट (12kHz-20MHz में 88fs) प्रदान करता है। JEDEC JESD204B का समर्थन करते हुए, यह 7 लक्ष्य उपकरणों को चला सकता है। यह प्रोग्रामेबल LVPECL, LVDs, आदि प्रकार के साथ 3.1GHz तक 15 डिफरेंशियल क्लॉक आउटपुट प्रदान करता है। 3.15V - 3.45V से -40 ° C से 85 ° C तक संचालित, यह वायरलेस कॉम्स, डेटा सेंटर, टेस्ट गियर, ऑटोमोटिव और एयरोस्पेस अनुप्रयोगों को सटीक क्लॉकिंग की आवश्यकता है।
टेक्सास इंस्ट्रूमेंट्स LMK04828BISQ/NOPB की फीचर
उच्च प्रदर्शन घड़ी प्रसंस्करण क्षमता
- JEDEC JESD204B सपोर्ट: यह 7 JESD204B लक्ष्य उपकरणों के लिए घड़ी और SYSREF सिग्नल प्रदान कर सकता है, JEDEC JESD204B मानक का समर्थन करता है और प्रासंगिक प्रणालियों की घड़ी की आवश्यकताओं को पूरा करता है।
- अल्ट्रा-लो आरएमएस घबराना: 12kHz से 20MHz से आवृत्ति बैंड में, RMS घबराना 88fs जितना कम है; 100Hz से 20MHz से आवृत्ति बैंड में, RMS घबराना 91fs है; 245.76MHz की आवृत्ति पर, शोर मंजिल -162.5DBC/Hz के रूप में कम है, उच्च परिशुद्धता घड़ी आउटपुट सुनिश्चित करता है।
- प्रचुर मात्रा में घड़ी आउटपुट: PLL2 14 डिफरेंशियल डिवाइस घड़ियों को प्रदान कर सकता है, जिसमें 7 SysRef घड़ियों तक शामिल हैं। अधिकतम घड़ी आउटपुट आवृत्ति 3.1GHz तक पहुंच सकती है, और विभिन्न उपकरणों की इंटरफ़ेस आवश्यकताओं के अनुकूल होने के लिए आउटपुट प्रकारों को LVPECL, LVDS, HSDs और LCPECL के रूप में प्रोग्राम किया जा सकता है।
- PLL1 सहायक आउटपुट: PLL1 1 बफर VCXO/क्रिस्टल आउटपुट तक प्रदान कर सकता है। आउटपुट प्रकारों को LVPECL, LVDS और 2xLVCMOS के रूप में भी प्रोग्राम किया जा सकता है, जो बाहरी उपकरणों के लिए एक स्थिर घड़ी संदर्भ प्रदान करता है।
- यह एक दोहरी-लूप प्लैटिनम ™ पीएलएल वास्तुकला को अपनाता है। PLL1 में 3 निरर्थक इनपुट घड़ियां हैं, जो स्वचालित और मैनुअल स्विचिंग मोड दोनों का समर्थन करती हैं। इसमें सीमलेस स्विचिंग और सिग्नल लॉस डिटेक्शन फ़ंक्शन हैं, और एक कम-शोर क्रिस्टल ऑसिलेटर सर्किट को एकीकृत करता है। जब इनपुट घड़ी खो जाती है, तो यह होल्ड मोड में प्रवेश कर सकता है। सामान्यीकृत [1Hz] PLL2 का PLL शोर मंजिल -227DBC/HZ है, चरण डिटेक्टर दर 155MHz के रूप में अधिक है, और यह दो कम -शोर VCO को एकीकृत करता है। आउटपुट डिवीजन अनुपात 1 से 32 (दोनों भी और विषम संख्या) तक होता है, जिसे विभिन्न घड़ी आवृत्ति आवश्यकताओं को पूरा करने के लिए लचीले ढंग से कॉन्फ़िगर किया जा सकता है।
- इसमें सटीक डिजिटल देरी और गतिशील रूप से समायोज्य एनालॉग विलंब 25ps के एक चरण आकार के साथ है, जो घड़ी आउटपुट चरण के सटीक नियंत्रण को सक्षम करता है और विभिन्न अनुप्रयोगों में घड़ी चरण सिंक्रनाइज़ेशन के लिए आवश्यकताओं को पूरा करता है।
- यह कई ऑपरेटिंग मोड जैसे दोहरे पीएलएल, सिंगल पीएलएल और क्लॉक डिस्ट्रीब्यूशन का समर्थन करता है, और विशिष्ट एप्लिकेशन आवश्यकताओं के अनुसार लचीले ढंग से कॉन्फ़िगर किया जा सकता है।
- ऑपरेटिंग तापमान रेंज -40 ° C से 85 ° C तक है, और यह 105 ° C (थर्मल पैड पर मापा गया) तक के पीसीबी तापमान का समर्थन करता है, जिससे यह विभिन्न औद्योगिक वातावरणों के लिए उपयुक्त है।
- ऑपरेटिंग वोल्टेज रेंज 3.15V से 3.45V तक है, जिससे यह विभिन्न बिजली आपूर्ति स्थितियों के अनुकूल हो सकता है।
- यह 64-पिन QFN (9.0 मिमी × 9.0 मिमी × 0.8 मिमी) में पैक किया गया है, जो विभिन्न सर्किट बोर्डों में स्थापना और एकीकरण के लिए सुविधाजनक है।
टेक्सास इंस्ट्रूमेंट्स LMK04828BISQ/NOPB के एप्लिकेशन
टेक्सास इंस्ट्रूमेंट्स LMK04828BISQ/NOPB विभिन्न क्षेत्रों में अनुप्रयोगों के साथ एक बहुमुखी घड़ी घबराना क्लीनर है। वायरलेस संचार में, यह घटकों के सटीक सिंक्रनाइज़ेशन के लिए बेस स्टेशनों और छोटी कोशिकाओं में उपयोग किया जाता है। डेटा सेंटरों में, यह विश्वसनीय उच्च गति वाले डेटा प्रोसेसिंग और ट्रांसमिशन सुनिश्चित करने के लिए सर्वर, स्टोरेज सिस्टम और नेटवर्क स्विच परोसता है। ऑस्किलोस्कोप और सिग्नल जनरेटर जैसे परीक्षण और माप उपकरण के लिए, यह सटीक संदर्भ घड़ियों प्रदान करता है। यह ऑटोमोटिव इलेक्ट्रॉनिक्स, जैसे कि ADAS और INFOTAINMENT सिस्टम में, और एयरोस्पेस और रडार, सोनार और उपग्रह संचार प्रणालियों जैसे रक्षा अनुप्रयोगों में भी महत्वपूर्ण भूमिका निभाता है, जहां सटीक समय आवश्यक है।
टेक्सास इंस्ट्रूमेंट्स LMK04828BISQ/NOPB की विशेषताएं
| समारोह | दोहरी लूप पीएलएल | आउटपुट की संख्या | 15 |
| आरएमएस घबराना (एफएस) | 88 | उत्पादन आवृत्ति (न्यूनतम) (मेगाहर्ट्ज) | 0.289 |
| उत्पादन आवृत्ति (अधिकतम) (मेगाहर्ट्ज) | 3080 | इनपुट प्रकार | LVCMOS, LVDS, LVPECL |
| उत्पादन का प्रकार | LVCMOS, LVDS, LVPECL | आपूर्ति वोल्टेज | 3.15 |
| आपूर्ति वोल्टेज (अधिकतम) (v) | 3.45 | विशेषताएँ | JESD204B |
| रेटिंग | सूची | परिचालन तापमान सीमा (° C) | -40 से 85 |
| इनपुट चैनल की संख्या | 3 |
टेक्सास इंस्ट्रूमेंट्स LMK04828BISQ/NOPB का डेटशीट
टेक्सास इंस्ट्रूमेंट्स LMK04828BISQ/NOPB की श्रेणी-घड़ी, समय और आवृत्ति ICS
क्लॉक, टाइमिंग एंड फ्रीक्वेंसी इंटीग्रेटेड सर्किट (ICS) आधुनिक इलेक्ट्रॉनिक सिस्टम के "टाइम कमांडर" हैं। वे विभिन्न सर्किटों के लिए समय और आवृत्ति संकेत प्रदान करते हैं। एक घड़ी एकीकृत सर्किट एक इलेक्ट्रॉनिक सिस्टम के भीतर समय के संकेतों के उत्पादन, प्रसंस्करण, वितरण, विनियमन और नियंत्रण के लिए जिम्मेदार है। एक समय एकीकृत सर्किट इलेक्ट्रॉनिक घटनाओं के अनुक्रम को नियंत्रित करता है, जबकि एक आवृत्ति एकीकृत सर्किट सर्किट को आने वाले रेडियो सिग्नल की आवृत्ति पर सटीक रूप से लॉक करने में सक्षम बनाता है। ये एकीकृत सर्किट कार्यों की एक समृद्ध और विविध रेंज का दावा करते हैं। घड़ी ड्राइवरों और वितरकों को घड़ी संकेतों के कुशल संचरण के साथ काम सौंपा जाता है। घड़ी सिंथेसाइज़र आवश्यकतानुसार विशिष्ट आवृत्तियों को उत्पन्न कर सकते हैं। देरी लाइनें और समय तत्व सिग्नल देरी को सटीक रूप से समायोजित करते हैं। घड़ी बफ़र्स संकेतों की ड्राइविंग क्षमता को बढ़ाते हैं। बस रिपीटर्स डेटा बस संकेतों की स्थिरता सुनिश्चित करते हैं। फ़ंक्शन जनरेटर एकीकृत सर्किट विभिन्न तरंगों को आउटपुट कर सकते हैं। चरण डिटेक्टर संकेतों के चरणों की तुलना करते हैं। रियल-टाइम घड़ियां समय की जानकारी रिकॉर्ड करती हैं। टाइमर सर्किट समय अंतराल को नियंत्रित करते हैं, और वॉचडॉग टाइमर सिस्टम के संचालन की निगरानी करते हैं। उनके आवेदन परिदृश्य बेहद व्यापक हैं। कम घबराहट और कम चरण के शोर के साथ घड़ी वितरण के क्षेत्र में, वे उच्च गति वाले डेटा ट्रांसमिशन की सटीकता सुनिश्चित करते हैं। वायरलेस ट्रांससीवर्स में, वे संकेतों के स्थिर मॉड्यूलेशन और डिमोड्यूलेशन को सक्षम करते हैं। स्वचालित परीक्षण उपकरण (ATE) परीक्षण ताल को ठीक से नियंत्रित करने के लिए उन पर निर्भर करता है। संवेदन अनुप्रयोगों में, वे डेटा संग्रह की समय स्थिरता की गारंटी देते हैं। वे आवृत्ति रूपांतरण और कम-आवृत्ति चरण-बंद लूप (पीएलएल) में एक अपरिहार्य भूमिका भी निभाते हैं।
उनमें से, टेक्सास इंस्ट्रूमेंट्स से LMK04828BISQ/NOPB एक उत्कृष्ट उत्पाद के रूप में खड़ा है। यह उच्च-प्रदर्शन घड़ी घबराना एटेन्यूएटर और फैन-आउट बफर में बेहद कम घबराना प्रदर्शन और लचीली कॉन्फ़िगरेशन क्षमताएं हैं। संचार और एयरोस्पेस जैसे जटिल अनुप्रयोग परिदृश्यों में, यह सिस्टम के लिए स्थिर और सटीक घड़ी संकेत प्रदान कर सकता है, समय नियंत्रण के लिए आधुनिक इलेक्ट्रॉनिक सिस्टम की तेजी से कठोर आवश्यकताओं को पूरा करता है। उच्च प्रदर्शन वाले इलेक्ट्रॉनिक सिस्टम का निर्माण करते समय यह इंजीनियरों के लिए एक विश्वसनीय प्रमुख उपकरण बन गया है।
LMK04828BISQ/NOPB VS LMK04832NKDR
| भाग संख्या | |
|
|---|---|---|
| +बम | हाँ | हाँ |
| उत्पादक | टेक्सास इंस्ट्रूमेंट्स | टेक्सास इंस्ट्रूमेंट्स |
| पैकेट | WQFN-64 | WQFN-64 |
| विवरण | कम शोर आवृत्ति सिंथेसाइज़र क्लॉक सिंथेसाइज़र / घबराना क्लीनर अल्ट्रा-लो-शोर, 3.2-गीगाहर्ट्ज, 15-आउटपुट, JESD204B घड़ी घबराहट क्लीनर दोहरी लूप 64 -wqfn -40 से 85 के साथ | कम शोर आवृत्ति सिंथेसाइज़र क्लॉक सिंथेसाइज़र / घबराना क्लीनर अल्ट्रा-लो-शोर, 3.2-गीगाहर्ट्ज, 15-आउटपुट, JESD204B घड़ी घबराना क्लीनर के साथ दोहरी लूप 64 -WQFN -40 से 85 |
| भंडार | 9699 | 6357 |
| समारोह | दोहरी लूप पीएलएल | दोहरी लूप पीएलएल |
| आउटपुट की संख्या | 15 | 15 |
| आरएमएस घबराना (एफएस) | 88 | 54 |
| उत्पादन आवृत्ति (न्यूनतम) (मेगाहर्ट्ज) | 0.289 | 0.305 |
| उत्पादन आवृत्ति (अधिकतम) (मेगाहर्ट्ज) | 3080 | 3250 |
| इनपुट प्रकार | LVCMOS, LVDS, LVPECL | LVCMOS, LVDS, LVPECL |
| उत्पादन का प्रकार | LVCMOS, LVDS, LVPECL | LVCMOS, LVDS, LVPECL |
| आपूर्ति वोल्टेज | 3.15 | 3.15 |
| आपूर्ति वोल्टेज (अधिकतम) (v) | 3.45 | 3.45 |
| विशेषताएँ | JESD204B | JESD204B |
| रेटिंग | सूची | सूची |
| परिचालन तापमान सीमा (° C) | -40 से 85 | -40 से 85 |
| इनपुट चैनल की संख्या | 3 | 3 |
