एनालॉग डिवाइस ADA4505-2ACBZ-R7+बम
एनालॉग डिवाइस ADA4505-2ACBZ-R7 एक दोहरी-चैनल, माइक्रोपॉवर ऑपरेशनल एम्पलीफायर है। इसमें कम आपूर्ति करंट (अधिकतम 10 μA प्रति चैनल), वाइड सप्लाई वोल्टेज रेंज (1.8V - 5V सिंगल या ± 0.9V - ± 2.5V ड्यूल) है। रेल-से-रेल इनपुट और आउटपुट, उच्च PSRR (MIN 100 DB) और CMRR (टाइप 105 DB) के साथ, यह उत्कृष्ट संकेत अखंडता प्रदान करता है। बैटरी-संचालित और कम-वोल्टेज अनुप्रयोगों के लिए आदर्श सटीक और कम बिजली की खपत की आवश्यकता होती है।
एनालॉग डिवाइस ADA4505-2ACBZ-R7 की विशेषताएं
एनालॉग डिवाइस ADA4505-2ACBZ -R7 एक दोहरी -चैनल एम्पलीफायर है, जो उन सुविधाओं के साथ पैक है जो इसे अच्छी तरह से बनाते हैं - विभिन्न प्रकार के अनुप्रयोगों के लिए अनुकूल। इसमें कम से कम 100 डीबी का एक उत्कृष्ट बिजली आपूर्ति अस्वीकृति अनुपात (PSRR) है, जो एम्पलीफायर के प्रदर्शन पर बिजली की आपूर्ति वोल्टेज के उतार -चढ़ाव के प्रभाव को प्रभावी रूप से कम करता है। आम - मोड अस्वीकृति अनुपात (CMRR) आमतौर पर 105 डीबी है, जो इसे महान दक्षता के साथ सामान्य - मोड संकेतों को अस्वीकार करने में सक्षम बनाता है। प्रति एम्पलीफायर की आपूर्ति वर्तमान में अधिक से अधिक 10 μA है, जिससे यह एक ऊर्जा - कुशल विकल्प है, विशेष रूप से बैटरी - संचालित उपकरणों के लिए। यह एक विस्तृत वोल्टेज रेंज में संचालित हो सकता है, 1.8 वी से 5 वी या ड्यूल - सप्लाई वोल्टेज को ± 0.9 वी से v 2.5 वी तक की आपूर्ति वोल्टेज को स्वीकार कर सकता है। रेल - रेल इनपुट और आउटपुट विशेषता एक और हाइलाइट है। यह एम्पलीफायर को पूरे आपूर्ति वोल्टेज रेंज का उपयोग करने की अनुमति देता है, इनपुट और आउटपुट सिग्नल की गतिशील रेंज को अधिकतम करता है। 3 एमवी के अधिकतम ऑफसेट वोल्टेज और 0.5 पीए के एक विशिष्ट इनपुट पूर्वाग्रह वर्तमान के साथ, ADA4505 - 2ACBZ - R7 उच्च -सटीक सिग्नल प्रोसेसिंग सुनिश्चित करता है, विभिन्न अनुप्रयोगों में त्रुटियों को कम करता है।
एनालॉग डिवाइस ADA4505-2ACBZ-R7 के एप्लिकेशन
एनालॉग डिवाइस ADA4505-2ACBZ-R7 विविध अनुप्रयोगों के साथ एक बहुमुखी एम्पलीफायर है। चिकित्सा क्षेत्र में, यह पल्स ऑक्सीमीटर जैसे उपकरणों के लिए महत्वपूर्ण है। पल्स ऑक्सीमीटर सर्किट में, यह लाल और अवरक्त एलईडी को चलाने के लिए वोल्टेज संदर्भ को बफ़र करता है। यह ऑक्सीजन संतृप्ति और पल्स दर को सटीक रूप से मापने में मदद करता है। इसकी कम आपूर्ति वर्तमान और उच्च PSRR स्थिर संचालन सुनिश्चित करती है, बैटरी बिजली की खपत को कम करती है और बिजली की आपूर्ति विविधताओं के कारण त्रुटियों को कम करती है। ग्लूकोज मॉनिटर के लिए, ADA4505-2ACBZ-R7 एक उत्कृष्ट विकल्प है। ग्लूकोज सिग्नल धाराएं छोटी होती हैं, और डिवाइस का कम इनपुट बायस करंट का 0.5 पीए ठेठ सिग्नल हस्तक्षेप को रोकता है। इसके अतिरिक्त, इसका कम वोल्टेज शोर (2.95 μV P - P 0.1 Hz से 10 Hz से 10 Hz) और 50 kHz Gain - बैंडविड्थ उत्पाद इसे चार - पोल बटरवर्थ फ़िल्टर डिजाइन में बाहरी शोर को फ़िल्टर करने के लिए उपयुक्त बनाता है। यह दूरस्थ सुरक्षा प्रणालियों और खतरनाक डिटेक्टरों में भी उपयोग करता है। इन अनुप्रयोगों में, कम - वोल्टेज की आपूर्ति और रेल को संभालने की इसकी क्षमता - रेल इनपुट/आउटपुट सिग्नल कम से कम बिजली का सेवन करते समय धुएं, आग या गैस जैसे खतरों का पता लगाने में विश्वसनीय प्रदर्शन की अनुमति देती है।
एनालॉग डिवाइस ADA4505-2ACBZ-R7 की विशेषताएं
| उत्पाद की स्थिति | सक्रिय | प्रवर्धक प्रकार | सीएमओएस |
| उत्पादन का प्रकार | रेल-से-रेल | कई दर | 0.006V/µs |
| बैंडविड्थ उत्पाद प्राप्त करें | 50 kHz | वर्तमान - इनपुट पूर्वाग्रह | 0.5 पा |
| वोल्टेज - इनपुट ऑफसेट | 500 µv | वर्तमान पीढ़ी | 7 (ए (x2 चैनल) |
| वर्तमान - आउटपुट / चैनल | 40 मा | वोल्टेज - आपूर्ति अवधि (न्यूनतम) | 1.8 वी |
| वोल्टेज - आपूर्ति अवधि (अधिकतम) | 5 वी | परिचालन तापमान | -40 ° C ~ 125 ° C |
| माउन्टिंग का प्रकार | सतह पर्वत | पैकेज / मामला | WLCSP-8 |
| आपूर्तिकर्ता युक्ति पैकेज | 8-WLCSP (1.42x1.42) | आधार उत्पाद संख्या | ADA4505 |
| उत्पादक | एनालॉग डिवाइस इंक। | उत्पाद श्रेणी | परिशुद्धता प्रवर्धक |
| रोह | विवरण | शृंखला | ADA4505-2 |
| चैनल की संख्या | 2 चैनल | GBP - गेन बैंडविड्थ उत्पाद | 50 kHz |
| एसआर - स्लीव रेट | 6 एमवी/यू | CMRR - सामान्य मोड अस्वीकृति अनुपात | 105 डीबी |
| आउटपुट करंट प्रति चैनल | 3.8 मा | आईबी - इनपुट पूर्वाग्रह वर्तमान | 375 पीए |
| VOS - इनपुट ऑफसेट वोल्टेज | 500 यूवी | एन - इनपुट वोल्टेज शोर घनत्व | 65 एनवी/एसक्यूआरटी हर्ट्ज |
| आपूर्ति वोल्टेज - अधिकतम | 5 वी, +/- 2.5 वी | आपूर्ति वोल्टेज - मिनट | 1.8 वी, +/- 900 एमवी |
| परिचालन आपूर्ति वर्तमान | 14 ua | न्यूनतम परिचालन तापमान | - 40 सी |
| अधिकतम परिचालन तापमान | + 125 सी | शट डाउन | शटडाउन नहीं |
| बढ़ते शैली | एसएमडी/एसएमटी | ब्रांड | अनुरूप उपकरण |
| विकास किट | EVAL-CN0234-SDPZ | ऊंचाई | 0.35 मिमी |
| लंबाई | 1.42 मिमी | अधिकतम दोहरी आपूर्ति वोल्टेज | +/- 2.5 वी |
| न्यूनतम दोहरी आपूर्ति वोल्टेज | +/- 900 एमवी | प्रचालन आपूर्ति वोल्टेज | 1.8 वी से 5 वी |
| उत्पाद | परिशुद्धता प्रवर्धक | उत्पाद का प्रकार | परिशुद्धता प्रवर्धक |
| पीएसआरआर - बिजली आपूर्ति अस्वीकृति अनुपात | 110 डीबी | फैक्टरी पैक मात्रा | 3000 |
| उपश्रेणी | प्रवर्धक ics | प्रकार | सामान्य प्रयोजन प्रवर्धक |
| वोल्टेज गेन डीबी | 120 डीबी | चौड़ाई | 1.42 मिमी |
| इकाई का वज़न | 0.002540 ऑउंस |
एनालॉग डिवाइस ADA4505-2ACBZ-R7'S DATASHEET
एनालॉग डिवाइस ADA4505-2ACBZ-R7 की श्रेणी- ऑपरेशनल एम्पलीफायरों
परिचालन एम्पलीफायरों, जिसे आमतौर पर ओपी - एम्प्स के रूप में जाना जाता है, इलेक्ट्रॉनिक्स के दायरे में मौलिक निर्माण ब्लॉक हैं। ये बहुमुखी एकीकृत सर्किट विद्युत संकेतों को बढ़ाने और विभिन्न गणितीय संचालन जैसे कि जोड़, घटाव, एकीकरण और भेदभाव करने के लिए डिज़ाइन किए गए हैं। उनके मूल में, ओपी - एएमपी में कई ट्रांजिस्टर चरण होते हैं जो उच्च वोल्टेज लाभ, उच्च इनपुट प्रतिबाधा और कम आउटपुट प्रतिबाधा प्राप्त करने के लिए एक साथ काम करते हैं। उच्च इनपुट प्रतिबाधा यह सुनिश्चित करता है कि ओपी - एएमपी इनपुट स्रोत से न्यूनतम वर्तमान खींचता है, किसी भी लोडिंग प्रभाव को रोकता है जो सिग्नल को विकृत कर सकता है। इस बीच, कम आउटपुट प्रतिबाधा ओपी - एएमपी को महत्वपूर्ण वोल्टेज ड्रॉप के बिना प्रभावी ढंग से लोड करने की अनुमति देता है। ओपी - एम्प्स सर्किट के एक विशाल सरणी में आवेदन पाते हैं। सिग्नल कंडीशनिंग में, उनका उपयोग कमजोर सेंसर संकेतों को बढ़ाने, अवांछित शोर को फ़िल्टर करने और आगे की प्रक्रिया के लिए अधिक उपयुक्त प्रारूप में संकेतों को परिवर्तित करने के लिए किया जाता है। उदाहरण के लिए, ऑडियो सिस्टम में, ओपी - एम्प्स को माइक्रोफोन या अन्य स्रोतों से ऑडियो सिग्नल को बढ़ाने के लिए नियोजित किया जाता है, जो स्पष्ट और जोर से ध्वनि प्रजनन सुनिश्चित करता है। वे सटीक माप सर्किट में भी महत्वपूर्ण हैं। छोटे वोल्टेज अंतर को सटीक रूप से बढ़ाने की उनकी क्षमता उन्हें वोल्टमीटर, एमीटर और एनालॉग-टू-डिजिटल कन्वर्टर्स जैसे उपकरणों में उपयोग के लिए आदर्श बनाती है। नियंत्रण प्रणालियों में, ओपी - एएमपी का उपयोग प्रतिक्रिया छोरों को लागू करने के लिए किया जाता है जो स्थिरता बनाए रखते हैं और विभिन्न मापदंडों को विनियमित करते हैं।
उपलब्ध कई ओपी - एएमपी मॉडल के बीच, एनालॉग डिवाइस ADA4505 - 2ACBZ - R7 बाहर खड़ा है। यह दोहरी -चैनल, माइक्रोपावर ओपी - एएमपी उन अनुप्रयोगों के लिए सिलवाया गया है जहां बिजली की खपत एक महत्वपूर्ण कारक है। प्रति एम्पलीफायर केवल 10 μA की अधिकतम आपूर्ति वर्तमान के साथ, यह पोर्टेबल मेडिकल मॉनिटर या रिमोट सेंसर जैसे बैटरी-संचालित उपकरणों के लिए एकदम सही है। इसकी विस्तृत आपूर्ति वोल्टेज रेंज, 1.8 V से 5 V (सिंगल सप्लाई) या v 0.9 V से v 2.5 V (दोहरी आपूर्ति), विभिन्न सर्किट डिजाइनों में लचीलापन प्रदान करती है। उच्च PSRR (न्यूनतम 100 db) और CMRR (विशिष्ट 105 dB) के साथ रेल-से-रेल इनपुट और आउटपुट क्षमताएं, सटीक सिग्नल प्रोसेसिंग और अवांछित शोर की अस्वीकृति सुनिश्चित करती हैं, जिससे यह सटीक अनुप्रयोगों के लिए एक विश्वसनीय विकल्प बन जाता है जहां अंतरिक्ष और बिजली दक्षता सर्वोपरि होती है।

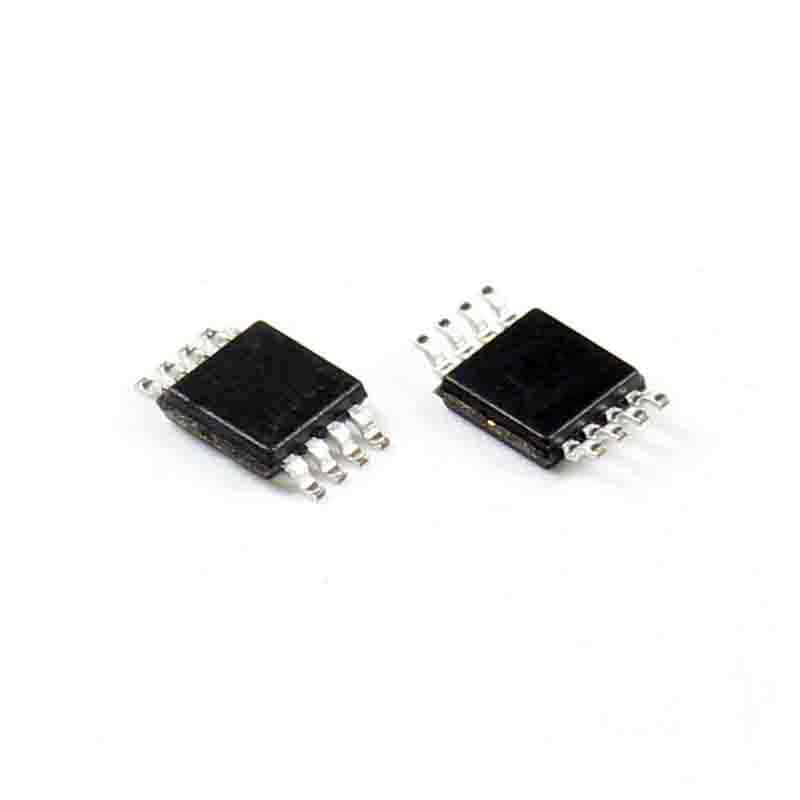

AD8646WARMZ-R7 बनाम ADA4505-2ACBZ-R7
| भाग संख्या | | |
| वर्ग | रैखिक - एम्पलीफायरों - इंस्ट्रूमेंटेशन, ऑप एम्प्स, बफर एम्प्स | रैखिक - एम्पलीफायरों - इंस्ट्रूमेंटेशन, ऑप एम्प्स, बफर एम्प्स |
| उत्पादक | एनालॉग डिवाइस इंक। | एनालॉग डिवाइस इंक। |
| विवरण | आईसी ओपैम्प जीपी 2 सर्किट 8MSOP | आईसीएएमपी वीएफबी 2 सर्किट 8WLCSP |
| पैकेट | कट टेप (सीटी) | थोक |
| शृंखला | - | - |
| परिचालन तापमान | -40 ° C ~ 125 ° C | -40 ° C ~ 125 ° C |
| माउन्टिंग का प्रकार | सतह पर्वत | सतह पर्वत |
| पैकेज / मामला | 8-TSSOP, 8-MSOP (0.118 \ ", 3.00 मिमी चौड़ाई) | 8-UFBGA, WLCSP |
| आपूर्तिकर्ता युक्ति पैकेज | 8-एमएसओपी | 8-WLCSP (1.42x1.42) |
| वर्तमान पीढ़ी | 1.5MA (x2 चैनल) | 7 (ए (x2 चैनल) |
| उत्पादन का प्रकार | रेल-से-रेल | रेल-से-रेल |
| सर्किट की संख्या | 2 | 2 |
| वोल्टेज - आपूर्ति, एकल/दोहरी (±) | 2.7V ~ 5.5V, ± 1.35V ~ 2.75V | 1.8v ~ 5v, ± 0.9V ~ 2.5V |
| वर्तमान - आउटपुट / चैनल | 120 मा | 40 मा |
| -3DB बैंडविड्थ | - | - |
| प्रवर्धक प्रकार | सामान्य प्रयोजन | सीएमओएस |
| वर्तमान - इनपुट पूर्वाग्रह | 0.3 पा | 0.5 पा |
| वोल्टेज - इनपुट ऑफसेट | 600 µv | 500 µv |
| कई दर | 11v/µs | 0.006V/µs |
| बैंडविड्थ उत्पाद प्राप्त करें | 24 मेगाहर्ट्ज | 50 kHz |
