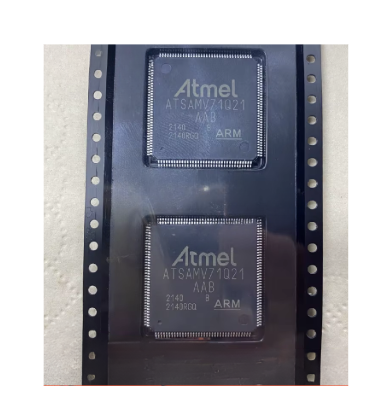

माइक्रोचिप ATSAMV71Q21B-AAB+बम
Microchip से ATSAMV71Q21B-AAB एक शक्तिशाली माइक्रोकंट्रोलर है। ARM® Cortex®-M7 कोर के आधार पर, यह 300 मेगाहर्ट्ज तक की आवृत्ति पर संचालित होता है, जिससे कुशल कंप्यूटिंग सक्षम होती है। यह 2048 केबी फ्लैश मेमोरी और 384 केबी मल्टी-पोर्ट एसआरएएम को एकीकृत करता है, जिससे डेटा स्टोरेज और फास्ट रीड-राइट ऑपरेशन सुनिश्चित होते हैं। ईथरनेट और यूएसबी जैसे परिधीय इंटरफेस के धन के साथ, यह विविध संचार आवश्यकताओं को पूरा कर सकता है। इसका व्यापक रूप से औद्योगिक नियंत्रण और मोटर वाहन इलेक्ट्रॉनिक्स जैसे क्षेत्रों में उपयोग किया जाता है, और इसके उच्च प्रदर्शन और स्थिरता के साथ, यह कार्यों को महसूस करने और संबंधित उत्पादों की प्रौद्योगिकियों को अपग्रेड करने में मदद करता है।
Microchip atsamv71q21b-aab की विशेषताएं
मुख्य प्रदर्शन
- उच्च प्रदर्शन कोर: यह 300MHz तक की परिचालन आवृत्ति के साथ, ARM Cortex-M7 कोर को अपनाता है। यह 16KB I-Cache और 16kB D-Cache से लैस है, और इसमें एक त्रुटि कोड सुधार (ECC) फ़ंक्शन है, जो प्रभावी रूप से डेटा प्रोसेसिंग की सटीकता और गति में सुधार कर सकता है।
- फ़्लोटिंग-पॉइंट ऑपरेशन और इंस्ट्रक्शन सेटयह एक एकल-सटीक और डबल-सटीक हार्डवेयर फ्लोटिंग-पॉइंट यूनिट (FPU) को एकीकृत करता है, डीएसपी निर्देश और थम्ब® -2 निर्देश सेट का समर्थन करता है, कंप्यूटिंग पावर और कोड निष्पादन दक्षता को बढ़ाता है।
- स्मृति संरक्षण और ट्रैकिंग: यह 16 क्षेत्रों के साथ एक मेमोरी प्रोटेक्शन यूनिट (MPU) से सुसज्जित है, जो सिस्टम मेमोरी को प्रभावी ढंग से संरक्षित कर सकता है। उसी समय, इसमें एक एंबेडेड ट्रेस मॉड्यूल (ईटीएम) है, जिसमें ट्रेस पोर्ट इंटरफेस यूनिट (टीपीआईयू) शामिल है, जो प्रोग्राम डिबगिंग और प्रदर्शन विश्लेषण के लिए सुविधाजनक है।
- बड़ी क्षमता वाला फ्लैश: इसमें एक अंतर्निहित 2048KB का एम्बेडेड फ्लैश है, जिसमें एक अद्वितीय पहचानकर्ता और एक उपयोगकर्ता हस्ताक्षर क्षेत्र है, जो उपयोगकर्ताओं के लिए विशिष्ट डेटा को संग्रहीत करने के लिए सुविधाजनक है। यह विभिन्न मिटने और प्रोग्रामिंग विधियों का भी समर्थन करता है।
- हाई-स्पीड एसआरएएम: यह 384kB मल्टी-पोर्ट SRAM को एकीकृत करता है, जो सिस्टम बैंडविड्थ को अनुकूलित कर सकता है और उच्च गति वाले डेटा प्रोसेसिंग की आवश्यकताओं को पूरा करते हुए, एक्सेस देरी को कम कर सकता है।
- अन्य भंडारण: इसमें कसकर युग्मित मेमोरी (TCM), 16KB ROM शामिल है, जिसका उपयोग एम्बेडेड बूटलोडर (UART0, USB) और इन-एप्लिकेशन प्रोग्रामिंग (IAP) रूटीन को स्टोर करने के लिए किया जाता है। इसमें 16-बिट स्टेटिक मेमोरी कंट्रोलर (एसएमसी) भी है जो विभिन्न प्रकार के बाहरी भंडारण उपकरणों का समर्थन करता है।
- शक्ति प्रबंध: यह एक एम्बेडेड वोल्टेज नियामक को एकीकृत करता है और एकल-शक्ति-आपूर्ति ऑपरेशन का समर्थन करता है। इसमें पावर-ऑन रीसेट (POR), ब्राउन-आउट डिटेक्शन (BOD), और ड्यूल वॉचडॉग जैसे कार्य हैं, सिस्टम के सुरक्षित और स्थिर संचालन को सुनिश्चित करते हैं।
- घड़ी प्रणाली: यह क्वार्ट्ज या सिरेमिक रेज़ोनेटर ऑसिलेटर का समर्थन करता है। मुख्य थरथरानवाला आवृत्ति रेंज 3MHz से 20MHz है, और इसमें एक दोष का पता लगाने का कार्य है। USB ऑपरेशन के लिए 12MHz या 16MHz घड़ी भी है, और रियल-टाइम क्लॉक (RTC) या डिवाइस क्लॉक के लिए एक वैकल्पिक 32.768kHz कम-शक्ति थरथरानवाला है। इसके अलावा, इसमें सिस्टम घड़ी के लिए 500MHz चरण-बंद लूप (PLL) और USB हाई-स्पीड ऑपरेशन के लिए 480MHz PLL है।
- अन्य कार्य: यह एक तापमान सेंसर और एक दोहरे पोर्ट 24-चैनल सेंट्रल डायरेक्ट मेमोरी एक्सेस कंट्रोलर (XDMAC) को एकीकृत करता है, जो उच्च गति वाले डेटा ट्रांसमिशन के लिए सुविधाजनक है।
- कम-शक्ति विशेषताओं: यह कम-शक्ति नींद, प्रतीक्षा और बैकअप मोड का समर्थन करता है। बैकअप मोड में, जब आरटीसी, रियल-टाइम टाइमर (आरटीटी), और वेक-अप लॉजिक सक्षम होते हैं, तो विशिष्ट बिजली की खपत 1.1μA के रूप में कम हो सकती है, जिससे यह सख्त बिजली की खपत आवश्यकताओं के साथ अनुप्रयोगों के लिए उपयुक्त हो जाता है।
- संचार इंटरफेस: इसमें एक ईथरनेट मीडिया एक्सेस कंट्रोलर (GMAC), 10/100MBPS MII और RMII मोड्स, IEEE® 1588 प्रिसिजन टाइम प्रोटोकॉल (PTP) फ्रेम और 802.3AZ ऊर्जा-कुशल ईथरनेट सपोर्ट, साथ ही ईथरनेट ऑडियो वीडियो ब्रेडिंग (AVB) समर्थन का समर्थन करता है। इसमें USB 2.0 डिवाइस/मिनी होस्ट हाई-स्पीड (USBHS) इंटरफ़ेस भी है, जिसमें 480Mbps तक की डेटा दर, 4KB FIFO, 10 द्वि-दिशात्मक समापन बिंदु तक है, और समर्पित DMA का समर्थन करता है। इसमें कई सीरियल पोर्ट (जैसे USART, UART), I2C इंटरफेस (TWIHS), SPI इंटरफेस, क्वाड सीरियल पेरिफेरल इंटरफ़ेस (QSPI) इंटरफेस, आदि शामिल हैं, विभिन्न संचार आवश्यकताओं को पूरा करने के लिए।
- अन्य परिधीय: एक 12-बिट ITU-R BT। 601/656 छवि सेंसर इंटरफ़ेस (आईएसआई); दो मोटर नियंत्रण क्षेत्र नेटवर्क (MCAN) नियंत्रक जो SRAM- आधारित मेलबॉक्स के साथ लचीले डेटा दर (CAN-FD) का समर्थन करते हैं, समय-ट्रिगर और इवेंट-ट्रिगर प्रसारण का समर्थन करते हैं; MEDIALB® डिवाइस, 3-वायर मोड का समर्थन करता है, 1024 x FS की अधिकतम गति के साथ, और Most25 और Most50 नेटवर्क का समर्थन करता है, आदि भी टाइमर, काउंटर, पल्स चौड़ाई मॉड्यूलेशन (PWM) कंट्रोलर, एनालॉग फ्रंट एंड (AFE) कंट्रोलर्स, डिजिटल-टू-एनालॉग (DAC) कंट्रोलर, सिटिल कंट्रोलर्स, जो कि विभिन्न प्रकार के नियंत्रणों को पूरा करते हैं।
I/O विशेषताएं: इसमें 114 I/O लाइनें हैं, बाहरी इंटरप्ट क्षमताओं (समर्थन बढ़त या स्तर ट्रिगरिंग), डिबाउनिंग, ग्लिच फ़िल्टरिंग, और ऑन-चिप श्रृंखला प्रतिरोध समाप्ति कार्य के साथ; पांच समानांतर इनपुट/आउटपुट (PIO) नियंत्रक, जो बाहरी उपकरणों को जोड़ने और नियंत्रित करने के लिए सुविधाजनक हैं।
वोल्टेज रेंज: AEC-Q100 ग्रेड 2 उपकरणों के लिए, एकल-शक्ति-आपूर्ति वोल्टेज रेंज 3.0V से 3.6V है; औद्योगिक तापमान उपकरणों के लिए, एकल-शक्ति-आपूर्ति वोल्टेज रेंज 1.7V से 3.6V है, जिसमें अच्छा वोल्टेज अनुकूलन क्षमता है।
पैकेज प्रपत्र: यह 144 पिन के साथ LQFP144 पैकेज को अपनाता है। पैकेज का आकार 20x20 मिमी है, और पिन पिच 0.5 मिमी है, जिससे यह स्थापना और उपयोग के लिए सुविधाजनक है।
Microchip atsamv71q21b-aab के अनुप्रयोग
औद्योगिक नियंत्रण क्षेत्र
- मोटर नियंत्रण: कई टाइमर, काउंटरों और पीडब्लूएम कंट्रोलर्स से लैस, जैसे कि चार तीन-चैनल 16-बिट टाइमर/काउंटर (टीसी) और दो 4-चैनल 16-बिट पीडब्ल्यूएमएस, यह मोटर्स के सटीक नियंत्रण को प्राप्त कर सकता है। यह औद्योगिक स्वचालन उपकरणों में विभिन्न मोटर ड्राइव परिदृश्यों के लिए उपयुक्त है, जैसे कि कारखानों में रोबोट हथियारों का नियंत्रण और स्वचालित उत्पादन लाइनों पर मोटर्स।
- औद्योगिक स्वचालन निगरानी और नियंत्रण: अपने समृद्ध संचार इंटरफेस के साथ, जैसे कि ईथरनेट मीडिया एक्सेस कंट्रोलर (GMAC), कई सीरियल पोर्ट (USART, UART), SPI इंटरफ़ेस, और I2C इंटरफ़ेस (TWIHS), आदि, यह विभिन्न सेंसर, एक्ट्यूएटर्स और डेटा एक्सचेंज के लिए अन्य उपकरणों के साथ बातचीत कर सकता है, जो वास्तविक समय की निगरानी और नियंत्रण प्रक्रिया के नियंत्रण को सक्षम करता है। यह बुद्धिमान कारखानों, औद्योगिक इंटरनेट ऑफ थिंग्स (IoT) सिस्टम, आदि में एक महत्वपूर्ण भूमिका निभाता है।
- बिजली प्रबंधन और निगरानी: एकीकृत एनालॉग फ्रंट एंड कंट्रोलर (एएफईसी), एनालॉग तुलनित्र नियंत्रक (एसीसी), और डिजिटल-टू-एनालॉग कंट्रोलर (डीएसी) वोल्टेज और करंट जैसे विद्युत संकेतों को सटीक रूप से माप और विनियमित कर सकते हैं, और इसका उपयोग औद्योगिक बिजली प्रबंधन प्रणालियों, बिजली गुणवत्ता निगरानी उपकरणों, ई.के.
- निकाय नियंत्रण: ऑटोमोटिव इलेक्ट्रॉनिक्स में सुरक्षा और विश्वसनीयता के लिए सख्त आवश्यकताओं को पूरा करते हुए, यह लचीले डेटा दर (CAN-FD) बस के साथ नियंत्रक क्षेत्र नेटवर्क के माध्यम से अन्य ऑटोमोटिव इलेक्ट्रॉनिक नियंत्रण इकाइयों के साथ संचार करता है, जो कि डोर लॉक, विंडो और लाइट्स जैसे ऑटोमोटिव बॉडी डिवाइसों के नियंत्रण और प्रबंधन को सक्षम करता है।
- वाहन-वाहन तंत्र: हाई-स्पीड यूएसबी इंटरफ़ेस (यूएसबीएचएस) और ईथरनेट इंटरफ़ेस का समर्थन करते हुए, यह बाहरी भंडारण उपकरणों, नेटवर्क, आदि से कनेक्ट हो सकता है, इन-वाहन इन्फोटेनमेंट सिस्टम के लिए डेटा ट्रांसमिशन समर्थन प्रदान करना, जैसे कि इन-वेहिकल नेविगेशन और मल्टीमीडिया प्लेबैक जैसे कार्यों को सक्षम करना।
- मोटर वाहन संवेदक डेटा संसाधन: यह विभिन्न ऑटोमोटिव सेंसर से डेटा को संसाधित कर सकता है, जैसे कि तापमान सेंसर और प्रेशर सेंसर। अपनी शक्तिशाली कंप्यूटिंग क्षमताओं और समृद्ध बाह्य उपकरणों के साथ, यह सेंसर डेटा के वास्तविक समय विश्लेषण और प्रसंस्करण का प्रदर्शन कर सकता है, वाहनों के सुरक्षित ड्राइविंग और प्रदर्शन अनुकूलन के लिए सहायता प्रदान कर सकता है।
- स्मार्ट होम डिवाइस: इसकी कम-शक्ति की खपत की विशेषताएं इसे बैटरी से चलने वाले स्मार्ट होम डिवाइसेस, जैसे स्मार्ट डोर लॉक और स्मार्ट सेंसर के लिए उपयुक्त बनाती हैं। समृद्ध संचार इंटरफेस रिमोट कंट्रोल और डेटा ट्रांसमिशन को सक्षम करते हुए, होम नेटवर्क से उपकरणों के कनेक्शन की सुविधा प्रदान करता है। उपयोगकर्ता मोबाइल फोन या अन्य स्मार्ट उपकरणों के माध्यम से दूर से घर के उपकरणों की निगरानी और नियंत्रण कर सकते हैं।
- औद्योगिक IoT नोड्स: औद्योगिक इंटरनेट ऑफ थिंग्स में, इसका उपयोग फ़ील्ड डिवाइस से डेटा एकत्र करने के लिए एज नोड डिवाइस के रूप में किया जा सकता है और ईथरनेट या अन्य संचार इंटरफेस के माध्यम से विश्लेषण और प्रसंस्करण के लिए क्लाउड या होस्ट कंप्यूटर सिस्टम को डेटा संचारित किया जा सकता है, जिससे औद्योगिक उपकरणों की दूरस्थ निगरानी और दोष भविष्यवाणी जैसे कार्यों को सक्षम किया जा सकता है।
- पहनने योग्य उपकरण: इसकी कम-शक्ति की खपत और समृद्ध इंटरफ़ेस सुविधाओं का संयोजन, यह स्मार्ट घड़ियों और फिटनेस ट्रैकर्स जैसे पहनने योग्य उपकरणों के लिए उपयुक्त है। यह सेंसर डेटा को संसाधित कर सकता है, जैसे कि एक्सेलेरोमीटर और हार्ट रेट सेंसर से डेटा, और ब्लूटूथ या अन्य वायरलेस संचार विधियों के माध्यम से मोबाइल फोन जैसे उपकरणों के साथ डेटा को सिंक्रनाइज़ कर सकता है।
- मल्टीमीडिया डिवाइस: अपनी उच्च गति प्रसंस्करण क्षमताओं और विभिन्न इंटरफेस के साथ, इसका उपयोग उपभोक्ता इलेक्ट्रॉनिक उपकरणों जैसे गेम कंसोल और मल्टीमीडिया खिलाड़ियों में किया जा सकता है, जो छवियों और ऑडियो जैसे डेटा के प्रसंस्करण और प्रसारण का समर्थन करते हैं, उपकरणों के प्रदर्शन और उपयोगकर्ता अनुभव को बढ़ाते हैं।
चिकित्सा उपस्कर क्षेत्र: 16-बिट माइक्रोकंट्रोलर प्रदर्शन और स्थिरता के लिए उच्च आवश्यकताओं के साथ कुछ चिकित्सा उपकरणों के लिए उपयुक्त है, जैसे कि पोर्टेबल मेडिकल मॉनिटरिंग डिवाइस (जैसे रक्त ग्लूकोज मॉनिटर, रक्तचाप मॉनिटर, आदि)। इसकी सटीक एनालॉग सिग्नल प्रोसेसिंग क्षमताओं और विश्वसनीय संचार कार्यों से डेटा सटीकता और सुरक्षा के लिए चिकित्सा उपकरणों की सख्त आवश्यकताओं को पूरा करते हुए, शारीरिक डेटा के सटीक संग्रह और संचरण को प्राप्त कर सकते हैं।
Microchip AtSAMV71Q21B-AAB की विशेषताएं
| भाग परिवार | SAMV71 | सीपीयू प्रकार | कॉर्टेक्स- M7 |
| मैक्सस्पीड (मेगाहर्ट्ज) | 300 | श्रीम (केबी) | 384 |
| अस्थायी। रेंज मिन। | -40 | अस्थायी। रेंज मैक्स। | 105 |
| ऑपरेशन वोल्टेज मिन। (v) | 1.7 | ऑपरेशन वोल्टेज मैक्स। (v) | 3.6 |
| एसपीआई | 5 -spi | I2c | 3 |
| उर | 8 | QSPI | 1 |
| क्रिप्टो इंजन | हाँ | आंतरिक थरथरानवाला | 4,8,12MHz, 32kHz |
| पिन काउंट | 144 | सुरक्षित बूट | नहीं |
Microchip AtSAMV71Q21B-AAB का डेटशीट
माइक्रोचिप ATSAMV71Q21B-AAB की श्रेणी-माइक्रोकंट्रोलर
आज के डिजिटल युग में, माइक्रोकंट्रोलर, एम्बेडेड सिस्टम के एक महत्वपूर्ण घटक के रूप में, चुपचाप अनगिनत स्मार्ट उपकरणों के संचालन को चला रहे हैं। अनिवार्य रूप से, एक माइक्रोकंट्रोलर एक एकल चिप पर एकीकृत एक छोटा कंप्यूटर है, जो एक कुशल और स्वतंत्र कंप्यूटिंग इकाई बनाने के लिए केंद्रीय प्रसंस्करण इकाई (सीपीयू), मेमोरी और विभिन्न परिधीयों को बारीकी से जोड़ता है। सीपीयू, माइक्रोकंट्रोलर के "मस्तिष्क" के रूप में, विभिन्न निर्देशों को निष्पादित करने और डिवाइस के संचालन प्रक्रिया को नियंत्रित करने के लिए जिम्मेदार है। मेमोरी को वाष्पशील रैंडम एक्सेस मेमोरी (RAM) में विभाजित किया जाता है, जिसका उपयोग अस्थायी रूप से ऑपरेटिंग डेटा, और गैर-वाष्पशील फ्लैश मेमोरी को स्टोर करने के लिए किया जाता है, जिसका उपयोग डिवाइस के फर्मवेयर प्रोग्राम को संग्रहीत करने के लिए किया जाता है। परिधीय बेहद विविध हैं, जिनमें इनपुट/आउटपुट इंटरफेस, टाइमर, काउंटर, एनालॉग-टू-डिजिटल कन्वर्टर्स आदि शामिल हैं, वे माइक्रोकंट्रोलर को शक्तिशाली कार्यों जैसे बाहरी दुनिया के साथ बातचीत, सटीक समय और संकेत रूपांतरण के साथ संपन्न करते हैं। माइक्रोकंट्रोलर्स में बेहद व्यापक अनुप्रयोग हैं। उपभोक्ता इलेक्ट्रॉनिक्स के क्षेत्र में, स्मार्टफोन से स्मार्टवॉच तक, उनके हल्के वजन और कम बिजली की खपत विशेषताओं के कारण, वे उपकरणों के बैटरी जीवन और उपयोगकर्ता अनुभव को बहुत बढ़ाते हैं। औद्योगिक स्वचालन के परिदृश्य में, वे उत्पादन लाइन के कुशल और स्थिर संचालन को सुनिश्चित करने के लिए मोटर्स और सेंसर को ठीक से नियंत्रित कर सकते हैं। ऑटोमोटिव सिस्टम में, वे इंजन प्रबंधन से लेकर बॉडी इलेक्ट्रॉनिक्स तक व्यापक बुद्धि प्राप्त करते हैं।
माइक्रोचिप का ATSAMV71Q21B-AAB माइक्रोकंट्रोलर्स के बीच एक उत्कृष्ट उत्पाद है। यह शक्तिशाली ARM® Cortex®-M7 कोर पर आधारित है, जिसमें 300 मेगाहर्ट्ज तक की परिचालन आवृत्ति है। हार्डवेयर फ्लोटिंग-पॉइंट यूनिट और समृद्ध निर्देश सेट के साथ युग्मित, इसकी कंप्यूटिंग दक्षता बकाया है। लार्ज-कैपेसिटी फ्लैश मेमोरी और मल्टी-पोर्ट एसआरएएम डेटा स्टोरेज और हाई-स्पीड रीडिंग और राइटिंग के लिए एक ठोस गारंटी प्रदान करते हैं। ईथरनेट, यूएसबी, विभिन्न सीरियल पोर्ट, आदि को कवर करने वाले समृद्ध परिधीय इंटरफेस के साथ, यह आसानी से विभिन्न संचार आवश्यकताओं को पूरा कर सकता है। औद्योगिक नियंत्रण के कठोर वातावरण से लेकर ऑटोमोटिव इलेक्ट्रॉनिक्स की जटिल प्रणालियों तक, और फिर इंटरनेट ऑफ थिंग्स डिवाइस के इंटरकनेक्शन तक, ATSAMV71Q21B-AAB, अपने उत्कृष्ट प्रदर्शन के साथ, विभिन्न अनुप्रयोगों के लिए स्थिर और शक्तिशाली समर्थन प्रदान करता है, लगातार संबंधित क्षेत्रों के तकनीकी नवाचार और विकास को बढ़ावा देता है।
