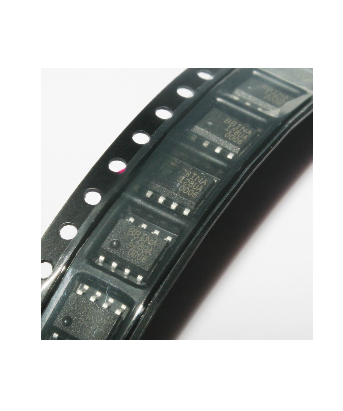

टेक्सास इंस्ट्रूमेंट्स INA128UA/2K5+बम
टेक्सास इंस्ट्रूमेंट्स INA128UA/2K5 एक सटीक इंस्ट्रूमेंटेशन एम्पलीफायर है। इसमें एक कम ऑफसेट वोल्टेज (कई दसियों माइक्रोवोल्ट्स की सीमा में) और कम बहाव विशेषताओं की सुविधा है, जो छोटे संकेतों के सटीक प्रवर्धन को सुनिश्चित करता है। एक उच्च सामान्य-मोड अस्वीकृति अनुपात (120 डीबी से अधिक) के साथ, यह प्रभावी रूप से हस्तक्षेप को फ़िल्टर कर सकता है। इसमें एक अपेक्षाकृत व्यापक बैंडविड्थ है, जो उच्च-आवृत्ति संकेतों के प्रवर्धन के लिए उपयुक्त है। इसमें बिजली की खपत कम है, जो इसे बैटरी से चलने वाले परिदृश्यों के लिए उपयुक्त बनाता है। लाभ को बाहरी अवरोधक के माध्यम से लचीले ढंग से कॉन्फ़िगर किया जा सकता है। यह एकल-आपूर्ति ऑपरेशन का समर्थन करता है और इसमें रेल-से-रेल आउटपुट है। इसका उपयोग व्यापक रूप से मेडिकल इलेक्ट्रोकार्डियोग्राम डिटेक्शन, इंडस्ट्रियल सेंसिंग और ऑटोमोटिव पैरामीटर मॉनिटरिंग जैसे क्षेत्रों में किया जाता है, जो कमजोर संकेतों के प्रसंस्करण के लिए एक विश्वसनीय समाधान प्रदान करता है।
टेक्सास इंस्ट्रूमेंट्स INA128UA/2K5 की विशेषताएं
- उच्च परिशुद्धता और कम बहाव
- कम ऑफसेट वोल्टेज: इसमें एक बहुत कम इनपुट ऑफसेट वोल्टेज होता है, आमतौर पर कुछ दसियों माइक्रोवोल्ट्स (μV) की सीमा में। यह छोटे इनपुट संकेतों का सटीक प्रवर्धन सुनिश्चित करता है क्योंकि यह इनपुट चरण में शुरू की गई त्रुटि को कम करता है। उदाहरण के लिए, उन अनुप्रयोगों में जहां इनपुट सिग्नल मिलिवोल्ट्स के क्रम पर है, एक कम ऑफसेट वोल्टेज सिग्नल की अखंडता को मापने में मदद करता है।
- कम बहाव: तापमान पर ऑफसेट वोल्टेज बहाव भी काफी कम है। यह उन अनुप्रयोगों में महत्वपूर्ण है जहां ऑपरेटिंग तापमान भिन्न हो सकता है, जैसे कि औद्योगिक नियंत्रण प्रणाली या मोटर वाहन इलेक्ट्रॉनिक्स में। यह एक विस्तृत तापमान सीमा पर लगातार प्रदर्शन को बनाए रखने में मदद करता है, जिससे लगातार अंशांकन की आवश्यकता कम हो जाती है।
- उच्च सामान्य-मोड अस्वीकृति अनुपात (सीएमआरआर)
- INA128UA/2K5 एक उच्च CMRR प्रदान करता है, आमतौर पर 120 dB या अधिक की सीमा में। यह उच्च CMRR एम्पलीफायर को सामान्य-मोड सिग्नल (सिग्नल जो दोनों इनपुट टर्मिनलों पर मौजूद हैं) को प्रभावी ढंग से अस्वीकार करने में सक्षम बनाता है, जबकि अंतर संकेत (दो इनपुट सिग्नल के बीच अंतर) को बढ़ाते हुए। शोर वातावरण में, जैसे कि औद्योगिक सेटिंग्स में जहां विद्युत हस्तक्षेप हो सकता है, यह सुविधा शोर से वांछित संकेत को निकालने में मदद करती है।
- वाइड बैंडविड्थ
- इसमें एक अपेक्षाकृत विस्तृत बैंडविड्थ है, जो इसे आवृत्तियों की एक विस्तृत श्रृंखला के साथ संकेतों को बढ़ाने की अनुमति देता है। यह उन अनुप्रयोगों के लिए उपयुक्त बनाता है जिनके लिए उच्च-आवृत्ति संकेतों के प्रवर्धन की आवश्यकता होती है, जैसे कि डेटा अधिग्रहण प्रणाली या मेडिकल इंस्ट्रूमेंटेशन में जहां संकेतों में किलोहर्ट्ज़ या यहां तक कि मेगाहर्ट्ज़ रेंज में घटक हो सकते हैं।
- कम बिजली की खपत
- डिवाइस बहुत कम बिजली की खपत करता है, जिससे यह बैटरी से चलने वाले अनुप्रयोगों के लिए उपयुक्त है। हैंडहेल्ड मेडिकल मॉनिटर या रिमोट सेंसर जैसे पोर्टेबल उपकरणों में, बैटरी जीवन का विस्तार करने के लिए कम बिजली की खपत आवश्यक है। INA128UA/2K5 अपेक्षाकृत कम आपूर्ति करंट के साथ काम कर सकता है, जो बिजली के संरक्षण में मदद करता है।
- लचीला लाभ विन्यास
- INA128UA/2K5 का लाभ बाहरी अवरोधक का उपयोग करके आसानी से कॉन्फ़िगर किया जा सकता है। यह आवेदन की विशिष्ट आवश्यकताओं के अनुसार प्रवर्धन कारक को स्थापित करने में लचीलापन प्रदान करता है। चाहे वह बड़े संकेतों को मापने के लिए एक कम-लाभ अनुप्रयोग हो या बहुत छोटे संकेतों को बढ़ाने के लिए एक उच्च-लाभकारी एप्लिकेशन, उपयोगकर्ता केवल बाहरी अवरोधक के मूल्य को बदलकर लाभ को समायोजित कर सकता है।
- एकल-आपूर्ति संचालन
- यह एक एकल बिजली की आपूर्ति से काम कर सकता है, जो कई अनुप्रयोगों में बिजली की आपूर्ति डिजाइन को सरल करता है। यह उन प्रणालियों में विशेष रूप से उपयोगी है जहां एक दोहरी-आपूर्ति वोल्टेज उपलब्ध नहीं है या जहां एक अधिक कॉम्पैक्ट बिजली आपूर्ति समाधान वांछित है। एकल-आपूर्ति ऑपरेशन भी समग्र प्रणाली की जटिलता और लागत को कम करता है।
- रेल-से-रेल आउटपुट
- एम्पलीफायर में एक रेल-से-रेल आउटपुट क्षमता है, जिसका अर्थ है कि यह आउटपुट वोल्टेज को सकारात्मक और नकारात्मक आपूर्ति रेल के बहुत करीब से स्विंग कर सकता है। यह एक बड़े आउटपुट वोल्टेज रेंज के लिए अनुमति देता है, एम्पलीफायर की गतिशील रेंज को अधिकतम करता है। उन अनुप्रयोगों में जहां एक बड़े आउटपुट सिग्नल की आवश्यकता होती है, जैसे कि एनालॉग-टू-डिजिटल कन्वर्टर्स (एडीसी) ड्राइविंग में, रेल-से-रेल आउटपुट सुविधा अत्यधिक फायदेमंद है।
टेक्सास इंस्ट्रूमेंट्स INA128UA/2K5 के एप्लिकेशन
- मेडिकल इंस्ट्रूमेंटेशन
- इलेक्ट्रोकार्डियोग्राम (ईसीजी) और इलेक्ट्रोएन्सेफलोग्राम (ईईजी) उपकरण: इन उपकरणों में, बहुत छोटे बायोइलेक्ट्रिक संकेतों को सटीक रूप से प्रवर्धित करने की आवश्यकता है। INA128UA/2K5 के कम ऑफसेट वोल्टेज, उच्च CMRR, और विस्तृत बैंडविड्थ शरीर से कमजोर संकेतों को निकालने के लिए आदर्श हैं, जैसे कि ईसीजी में हृदय की विद्युत गतिविधि या ईईजी में मस्तिष्क। यह पर्यावरण और अन्य शरीर के संकेतों से सामान्य-मोड शोर को खारिज करने में मदद करता है, जो आगे के विश्लेषण के लिए एक स्वच्छ और सटीक प्रवर्धित आउटपुट प्रदान करता है।
- रक्तचाप मॉनिटर: इनवेसिव और गैर-इनवेसिव ब्लड प्रेशर मापन सिस्टम दोनों के लिए, एम्पलीफायर का उपयोग दबाव से संबंधित विद्युत संकेतों को बढ़ाने के लिए किया जा सकता है। INA128UA/2K5 की कम बहाव और उच्च परिशुद्धता समय के साथ सुसंगत और सटीक रीडिंग सुनिश्चित करती है, यहां तक कि रक्तचाप में भिन्नता के कारण इनपुट सिग्नल में छोटे परिवर्तनों के साथ भी।
- औद्योगिक संवेदन और नियंत्रण
- तनाव गेज प्रवर्धन: औद्योगिक सेटिंग्स में यांत्रिक तनाव, बल या वजन को मापने के लिए तनाव गेज का उपयोग किया जाता है। INA128UA/2K5 तनाव गेज से छोटे अंतर संकेतों को बढ़ा सकता है। इसका उच्च CMRR विद्युत मोटर्स, बिजली की आपूर्ति और अन्य औद्योगिक उपकरणों से सामान्य-मोड शोर को खारिज करने में मदद करता है, जबकि लचीला लाभ कॉन्फ़िगरेशन विभिन्न तनाव गेज संवेदनशीलता के लिए आसान अनुकूलन के लिए अनुमति देता है।
- थर्मोकपल प्रवर्धन: थर्मोकॉल्स बहुत छोटे वोल्टेज सिग्नल उत्पन्न करते हैं जो तापमान अंतर के आनुपातिक हैं। INA128UA/2K5 इन संकेतों को सटीक रूप से बढ़ा सकता है। इसकी कम ऑफसेट वोल्टेज और कम बहाव की विशेषताएं एक विस्तृत तापमान सीमा पर तापमान माप सटीकता को बनाए रखने के लिए महत्वपूर्ण हैं, जो औद्योगिक प्रक्रियाओं जैसे भट्ठी तापमान नियंत्रण, रासायनिक प्रतिक्रियाओं और विनिर्माण लाइनों में महत्वपूर्ण है।
- आंकड़ा अधिग्रहण प्रणालियाँ
- पुल परिपथ प्रवर्धन: डेटा अधिग्रहण प्रणालियों में जो दबाव, तनाव, या प्रतिरोध परिवर्तन जैसी भौतिक मात्रा को मापने के लिए ब्रिज सर्किट (जैसे गेहूं के पुलों) का उपयोग करते हैं, INA128UA/2K5 का उपयोग छोटे अंतर आउटपुट संकेतों को बढ़ाने के लिए किया जा सकता है। उच्च सामान्य-मोड वोल्टेज और इसके विस्तृत बैंडविड्थ को संभालने के लिए एम्पलीफायर की क्षमता इसे उच्च गति वाले डेटा अधिग्रहण परिदृश्यों में भी संकेतों को सही ढंग से कैप्चर और बढ़ाने में सक्षम बनाती है।
- सेंसर इंटरफ़ेस प्रवर्धन: यह एक डेटा अधिग्रहण प्रणाली में विभिन्न सेंसर (जैसे, दबाव सेंसर, एक्सेलेरोमीटर) और एनालॉग-टू-डिजिटल कनवर्टर (एडीसी) के बीच एक इंटरफ़ेस के रूप में कार्य कर सकता है। INA128UA/2K5 का रेल-से-रेल आउटपुट एडीसी को भेजे जा रहे सिग्नल की गतिशील रेंज को अधिकतम करता है, जिससे सेंसर डेटा का सटीक डिजिटलीकरण सुनिश्चित होता है।
- मोटर वाहन इलेक्ट्रॉनिक्स
- इंजन प्रथा -निगरानी: मोटर वाहन इंजनों में, सेंसर का उपयोग मापदंडों को मापने के लिए किया जाता है जैसे कि सेवन कई गुना दबाव, तेल दबाव और शीतलक तापमान। INA128UA/2K5 इन सेंसर से संकेतों को बढ़ा सकता है। इसकी कम बिजली की खपत मोटर वाहन अनुप्रयोगों के लिए फायदेमंद है जहां बिजली प्रबंधन महत्वपूर्ण है, और कठोर वातावरण में काम करने की क्षमता (इसके मजबूत डिजाइन और तापमान स्थिरता के कारण) इसे इंजन डिब्बे अनुप्रयोगों के लिए उपयुक्त बनाती है।
- बैटरी प्रबंधन प्रणालियाँ: ऑटोमोटिव बैटरी के वोल्टेज और वर्तमान की निगरानी के लिए, एम्पलीफायर का उपयोग बैटरी सेंसर से छोटे संकेतों को बढ़ाने के लिए किया जा सकता है। INA128UA/2K5 की उच्च परिशुद्धता और कम बहाव सटीक बैटरी अत्याधुनिक और अत्याधुनिक माप सुनिश्चित करते हैं, जो बैटरी के प्रदर्शन और दीर्घायु को बनाए रखने के लिए महत्वपूर्ण हैं।
- परीक्षण और माप उपकरण
- आस्टसीलस्कप जांच: ऑस्किलोस्कोप में, INA128UA/2K5 का उपयोग इनपुट सिग्नल को बढ़ाने के लिए जांच सर्किट में किया जा सकता है। इसकी विस्तृत बैंडविड्थ उच्च-आवृत्ति संकेतों के सटीक प्रजनन के लिए अनुमति देती है, और इसका उच्च सीएमआरआर शोर हस्तक्षेप को कम करने में मदद करता है, जो ओस्सिलोस्कोप पर एक स्पष्ट और सटीक तरंग प्रदर्शन प्रदान करता है।
बहुमीटर प्रवर्धन: मल्टीमीटर में छोटे वोल्टेज, धाराओं या प्रतिरोधों को मापने के लिए, एम्पलीफायर माप की संवेदनशीलता और सटीकता को बढ़ा सकता है। INA128UA/2K5 का लचीला लाभ कॉन्फ़िगरेशन मल्टीमीटर को विभिन्न माप सीमाओं के लिए समायोजित करने में सक्षम बनाता है, जो विभिन्न परीक्षण और माप अनुप्रयोगों में बहुमुखी प्रतिभा प्रदान करता है।
टेक्सास इंस्ट्रूमेंट्स INA128UA/2K5 की विशेषताएं
| चैनल की संख्या | 1 | वीएस (अधिकतम) (वी) | 36 |
| वीएस (मिनट) (वी) | 4.5 | इनपुट ऑफसेट (±) (अधिकतम) () v) | 50 |
| वोल्टेज लाभ (मिनट) (वी/वी) | 1 | वोल्टेज लाभ (अधिकतम) (वी/वी) | 10000 |
| 1 kHz (टाइप) पर शोर (nv√hz) | 8 | विशेषताएँ | वर्तमान प्रतिक्रिया, ओवरवॉल्टेज संरक्षण |
| सीएमआरआर (मिनट) (डीबी) | 120 | इनपुट ऑफसेट बहाव (±) (अधिकतम) (v/° C) | 0.0000005 |
| इनपुट पूर्वाग्रह वर्तमान (±) (अधिकतम) (एनए) | 5 | आईक्यू (टाइप) (एमए) | 0.7 |
| मिन गेन (टाइप) (मेगाहर्ट्ज) पर बैंडविड्थ | 1.3 | त्रुटि (±) (अधिकतम) (%) प्राप्त करें | 0.5 |
| परिचालन तापमान सीमा (° C) | -40 से 125 | रेटिंग | सूची |
| प्रकार | अवरोध | नॉनलाइनरिटी (±) (अधिकतम) (%) प्राप्त करें | 0.004 |
| आउटपुट स्विंग हेडरूम (नकारात्मक आपूर्ति के लिए) (टाइप) (v) | 0.8 | आउटपुट स्विंग हेडरूम (सकारात्मक आपूर्ति के लिए) (टाइप) (v) | -0.9 |
| इनपुट कॉमन मोड हेडरूम (नकारात्मक आपूर्ति के लिए) (टाइप) (v) | 1.7 | इनपुट कॉमन मोड हेडरूम (सकारात्मक आपूर्ति के लिए) (टाइप) (v) | -1.4 |
| 0.1 हर्ट्ज से 10 हर्ट्ज (टाइप) () vpp) पर शोर | 0.2 |
टेक्सास इंस्ट्रूमेंट्स INA128UA/2K5 का डेटशीट
टेक्सास इंस्ट्रूमेंट्स INA128UA/2K5 की श्रेणी-अम्लीफायर/तुलनित्र
एम्पलीफायरों और तुलनित्र इलेक्ट्रॉनिक सर्किट में विभिन्न भूमिकाएं निभाते हैं। एक एम्पलीफायर का उद्देश्य इनपुट सिग्नल को रैखिक रूप से बढ़ाना है, एक बंद-लूप फीडबैक सर्किट में सटीक और स्थिर आउटपुट के लिए प्रयास करना यह सुनिश्चित करने के लिए है कि सिग्नल एक विशिष्ट रैखिक सीमा के भीतर विरूपण के बिना प्रवर्धित है। दूसरी ओर, एक तुलनित्र यह निर्धारित करने पर ध्यान केंद्रित करता है कि क्या इनपुट वोल्टेज संदर्भ वोल्टेज की तुलना में अधिक या कम है, और इसके आउटपुट में केवल दो तर्क स्तर के राज्य हैं। यह आमतौर पर एनालॉग-टू-डिजिटल रूपांतरण और तरंग पीढ़ी जैसे परिदृश्यों में उपयोग किया जाता है। दोनों के बीच कई अंतर हैं। तुलनित्र के पास आंतरिक मुआवजा कैपेसिटर नहीं होते हैं, जिसके परिणामस्वरूप एक व्यापक बैंडविड्थ होता है। उनके आउटपुट ज्यादातर एक ओपन-कलेक्टर संरचना में होते हैं, जो लचीले ढंग से विभिन्न तर्क स्तरों के अनुकूल हो सकते हैं। एम्पलीफायरों, हालांकि, मुख्य रूप से पुश-पुल आउटपुट का उपयोग करते हैं और रैखिक आउटपुट को बनाए रखने के लिए नकारात्मक प्रतिक्रिया पर भरोसा करते हैं। गति के संदर्भ में, तुलनित्र जल्दी से प्रतिक्रिया करते हैं। संतृप्ति वसूली और प्रसार में देरी जैसे मुद्दों के कारण, एम्पलीफायरों की गति सीमित है जब उनकी तुलना के लिए उपयोग की जाती है। हालांकि, कुछ स्थितियों में, एक एम्पलीफायर को एक तुलनित्र के रूप में इस्तेमाल किया जा सकता है। उन परिदृश्यों में जिन्हें कम-गति और उच्च परिशुद्धता तुलना की आवश्यकता होती है, नए रेल-से-रेल एम्पलीफायरों ने कम ऑफसेट जैसी अपनी विशेषताओं के कारण उत्कृष्ट प्रदर्शन किया। मल्टी-चैनल डिजाइनों में, निष्क्रिय एम्पलीफायर चैनल तुलनित्रों को प्रतिस्थापित कर सकते हैं, लागत और स्थान की बचत कर सकते हैं।
टेक्सास इंस्ट्रूमेंट्स से INA128UA/2K5 एक उच्च-प्रदर्शन इंस्ट्रूमेंटेशन एम्पलीफायर है। इसमें एक उच्च सामान्य-मोड अस्वीकृति अनुपात है और कमजोर संकेतों के निष्कर्षण और प्रवर्धन के लिए उपयुक्त है। यद्यपि यह मुख्य रूप से एक एम्पलीफायर के रूप में उपयोग किया जाता है, कुछ अनुप्रयोग परिदृश्यों में, जिनमें गति के लिए उच्च आवश्यकताएं नहीं होती हैं, लेकिन उच्च-सटीक तुलना की आवश्यकता होती है, इसकी उत्कृष्ट डीसी सटीकता और कम शोर विशेषताओं को उचित कॉन्फ़िगरेशन के माध्यम से, एक तुलनित्र के कार्य को ग्रहण करने का प्रयास करने के लिए संभव बनाते हैं। यह इंजीनियरों को सर्किट डिजाइन में अधिक लचीलापन और संभावनाओं के साथ प्रदान करता है, जो अधिक अनुकूलित सिस्टम समाधान प्राप्त करने में मदद करता है।
INA128UA/2K5 बनाम INA125UA
| भाग संख्या | |
|
|---|---|---|
| उत्पादक | टीआई (टेक्सास इंस्ट्रूमेंट्स) | टेक्सास इंस्ट्रूमेंट्स |
| पैकेट | सोइक (डी) -8 | SOIC (d) -16 |
| विवरण | इंस्ट्रूमेंटेशन एम्पलीफायर 1 सर्किट 8-एसएचआईसी एकल इंस्ट्रूमेंटेशन | |
| भंडार | 20668 | 5035 |
| चैनल की संख्या | 1 | 1 |
| वीएस (अधिकतम) (वी) | 36 | 36 |
| वीएस (मिनट) (वी) | 4.5 | 2.7 |
| इनपुट ऑफसेट (±) (अधिकतम) () v) | 50 | 250 |
| वोल्टेज लाभ (मिनट) (वी/वी) | 1 | 4 |
| वोल्टेज लाभ (अधिकतम) (वी/वी) | 10000 | 10000 |
| 1 kHz (टाइप) पर शोर (nv√hz) | 8 | 38 |
| विशेषताएँ | वर्तमान प्रतिक्रिया, ओवरवॉल्टेज संरक्षण | ओवरवॉल्टेज संरक्षण |
| सीएमआरआर (मिनट) (डीबी) | 120 | 100 |
| इनपुट ऑफसेट बहाव (±) (अधिकतम) (v/° C) | 0.0000005 | 0.000002 |
| इनपुट पूर्वाग्रह वर्तमान (±) (अधिकतम) (एनए) | 5 | 25 |
| आईक्यू (टाइप) (एमए) | 0.7 | 0.46 |
| मिन गेन (टाइप) (मेगाहर्ट्ज) पर बैंडविड्थ | 1.3 | 0.15 |
| त्रुटि (±) (अधिकतम) (%) प्राप्त करें | 0.5 | 0.5 |
| परिचालन तापमान सीमा (° C) | -40 से 125 | -40 से 85 |
| रेटिंग | सूची | सूची |
| निर्माता प्रकार | अवरोध | अवरोध |
| नॉनलाइनरिटी (±) (अधिकतम) (%) प्राप्त करें | 0.004 | 0.004 |
| आउटपुट स्विंग हेडरूम (नकारात्मक आपूर्ति के लिए) (टाइप) (v) | 0.8 | 0.4 |
| आउटपुट स्विंग हेडरूम (सकारात्मक आपूर्ति के लिए) (टाइप) (v) | -0.9 | -0.9 |
| इनपुट कॉमन मोड हेडरूम (नकारात्मक आपूर्ति के लिए) (टाइप) (v) | 1.7 | 4.3 |
| इनपुट कॉमन मोड हेडरूम (सकारात्मक आपूर्ति के लिए) (टाइप) (v) | -1.4 | -4.8 |
| 0.1 हर्ट्ज से 10 हर्ट्ज (टाइप) () vpp) पर शोर | 0.2 | 0.8 |
